FIRE PREVENTION

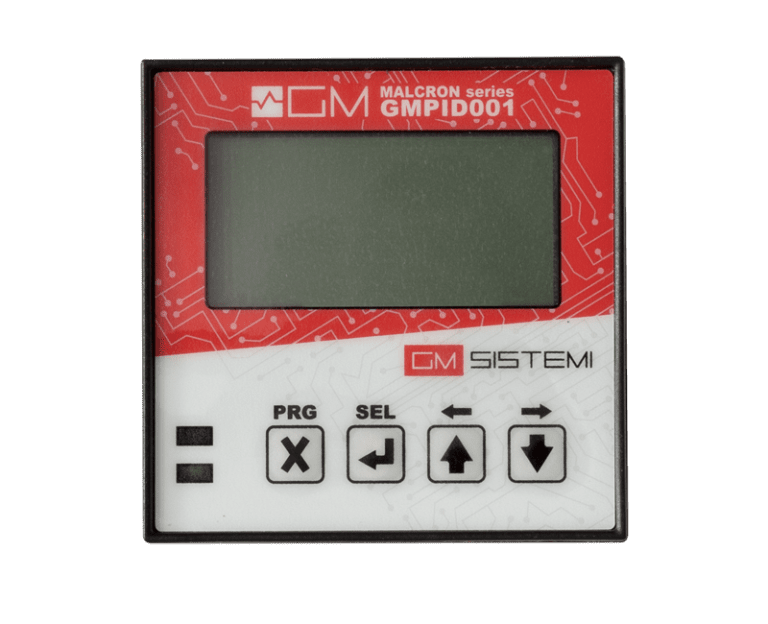

GMPID001-V1.4-x
GMPID001-V1.4-x

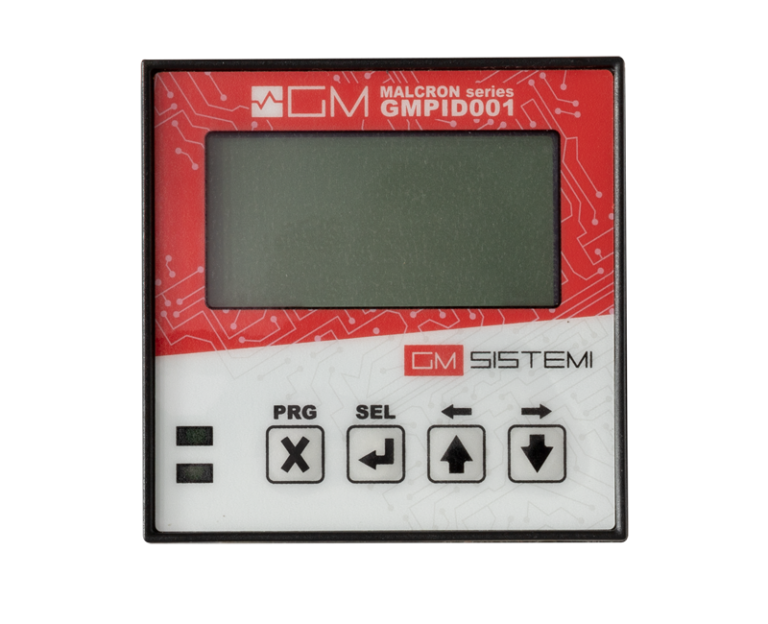

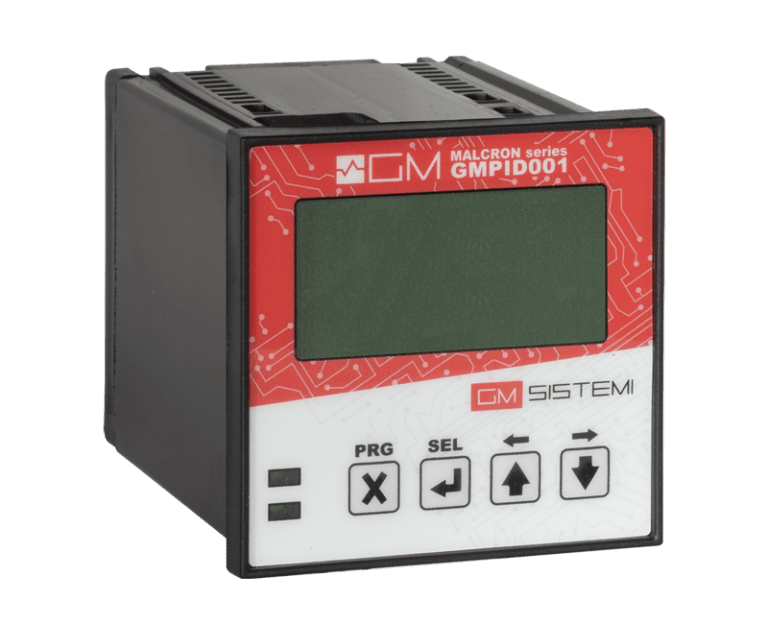

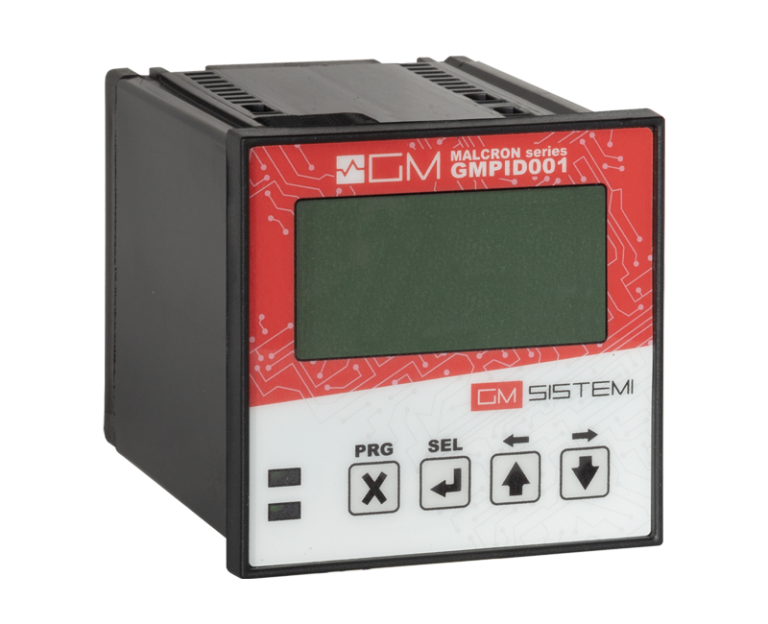

MICROPROCESSOR MODULE
for VIEWING the temperature
and for personalized management of the temperature probe.
Possibility of managing up to two probes [2]
with values shown on the display.
Display: backlit, 128 x 64 pixels

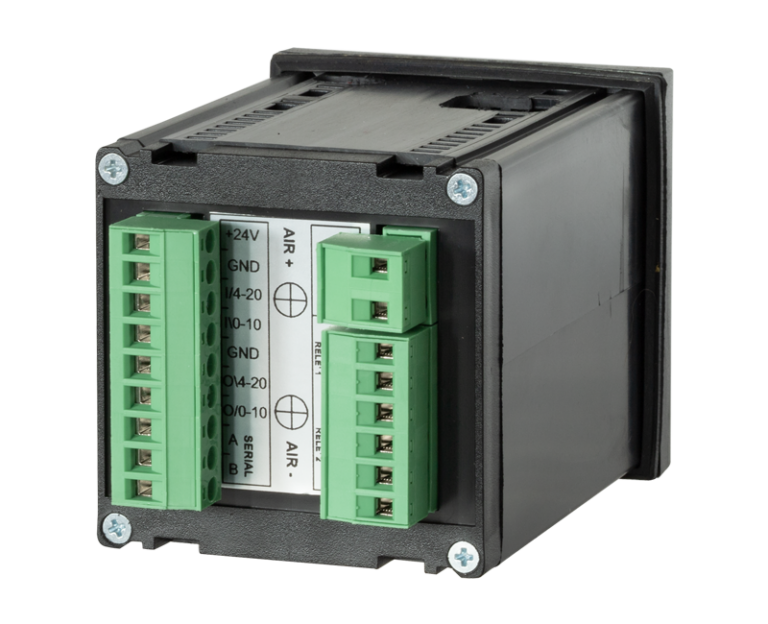

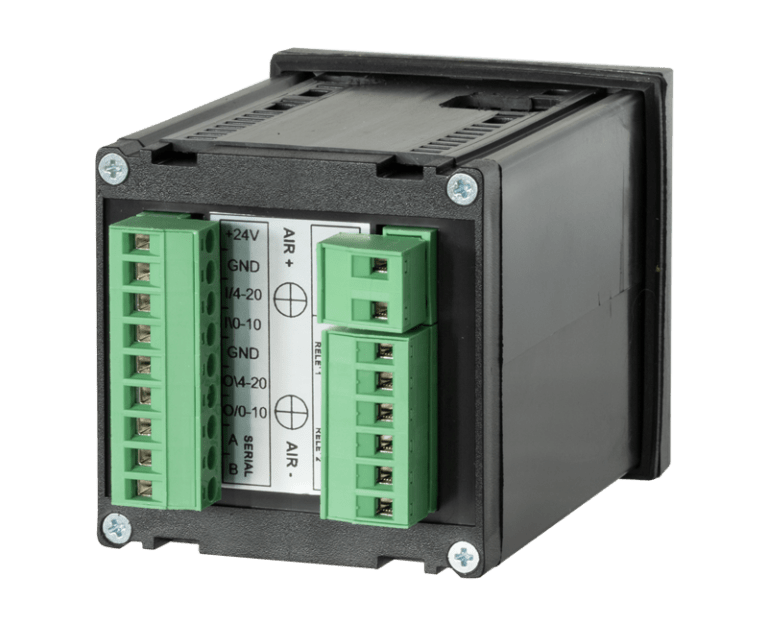

Inputs:
- analog current 4–20mA
- RS485
Outputs:
- analog 4–20mA
- analog 0–10V
- RS485 serial
- digital on two relays, fully customized using the device software
Output 24 VDC 100 mA to power external devices
Power:
- standard from 85 to 264Vac [from 47 to 440 Hz] and from 127 to 370Vdc
- or specify 24Vdc when ordering
Operating temperature: –20°C – +60°C
Front protection: IP54
GMPID001 V1.4-1–To connect one thermovelocimetric probe (1): GMSTVxxxD-EX
GMPID001 V1.4-2–To connect two thermovelocimetric probes (2): GMSTVxxxD-EX

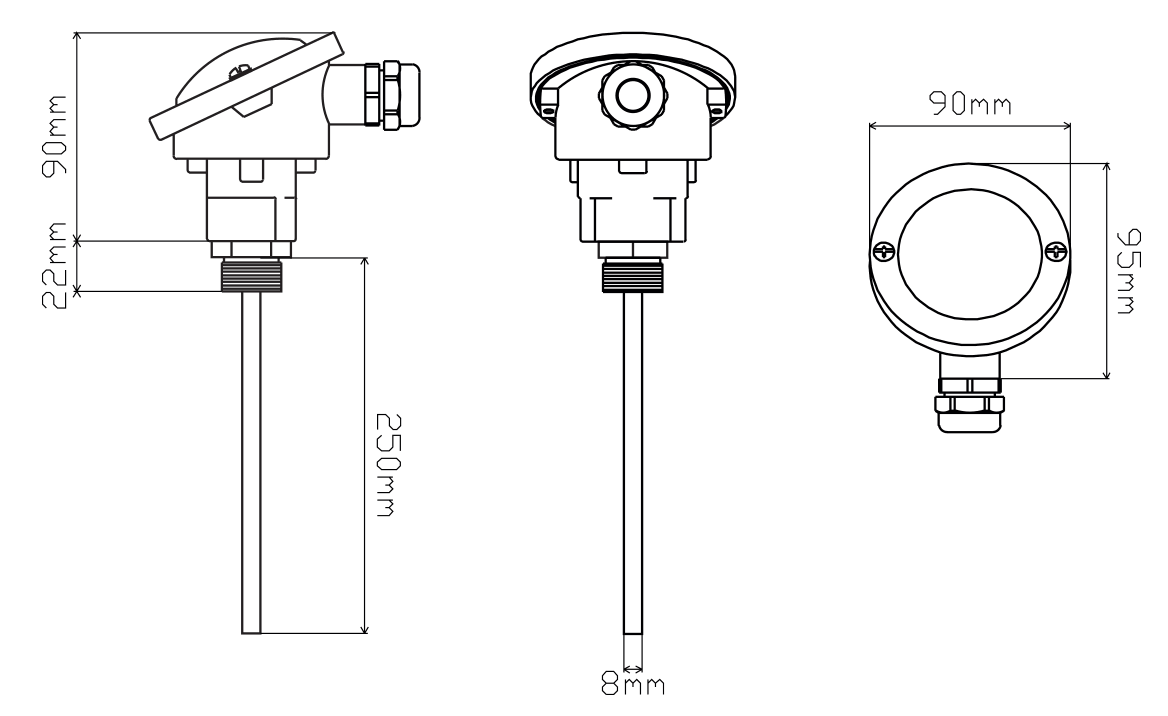

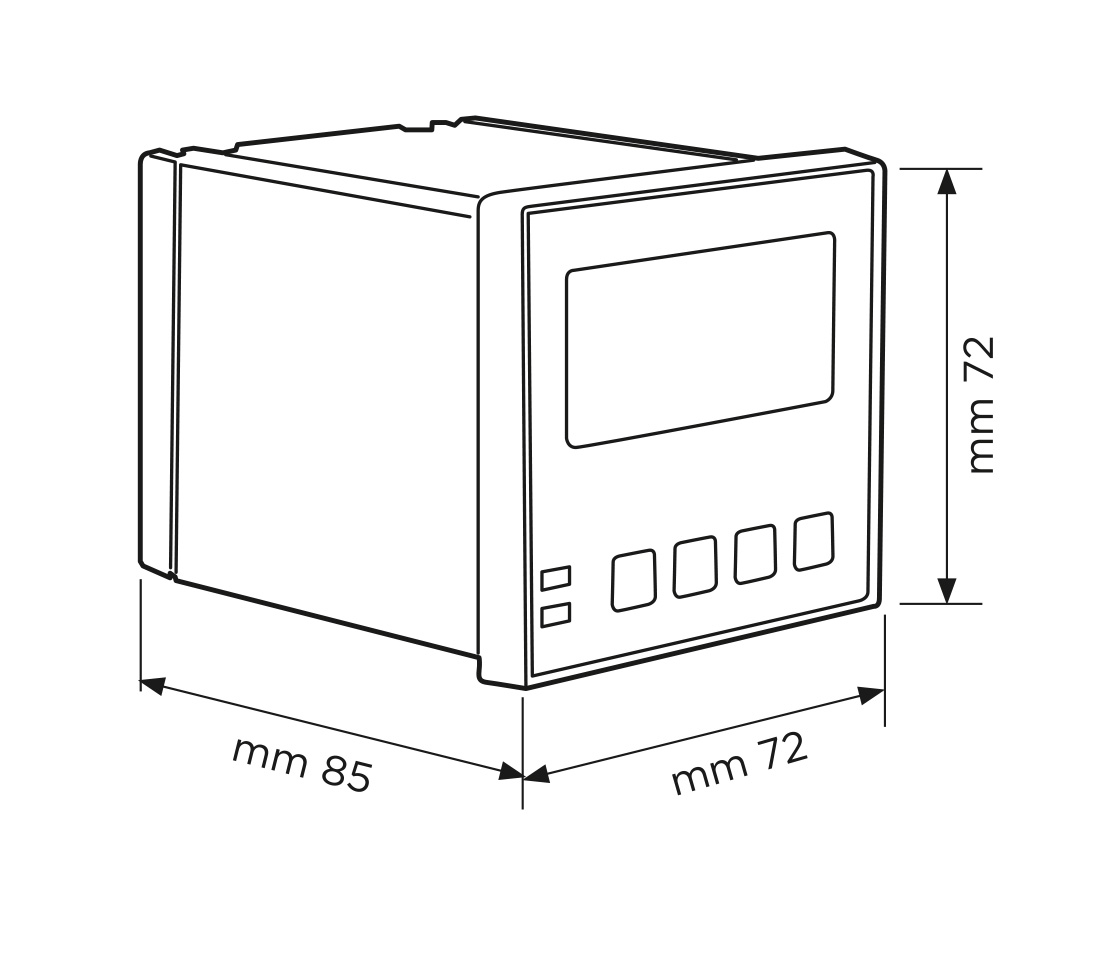

DIMENSIONS:
Accessories
GMPID001-V1.4-x
PER LA MISURAZIONE DELLA CONCENTRAZIONE DI POLVERI
TEMPERATURA <140°C
Risoluzione 0,1mg/mc
Soglie di allarme: 2 – 1 a 5mg/mc e 1 a 10mg/mc
Velocità minima del fluido gassoso: 4m/s
Dimensione minima della particella: >0,3µm
Temperatura ambiente per l’elettronica: -20°C – +65°C
N°03 uscite optoisolate con relè stato solido + uscita seriale RS485
uscita analogica 4 – 20mA [4mA = 0mg/mc – 20mA = 10mg/mc]
Alimentazione: 24 – 30Vdc
Grado di protezione: IP65
Contenitore in alluminio pressofuso verniciato RAL3000 DIN A

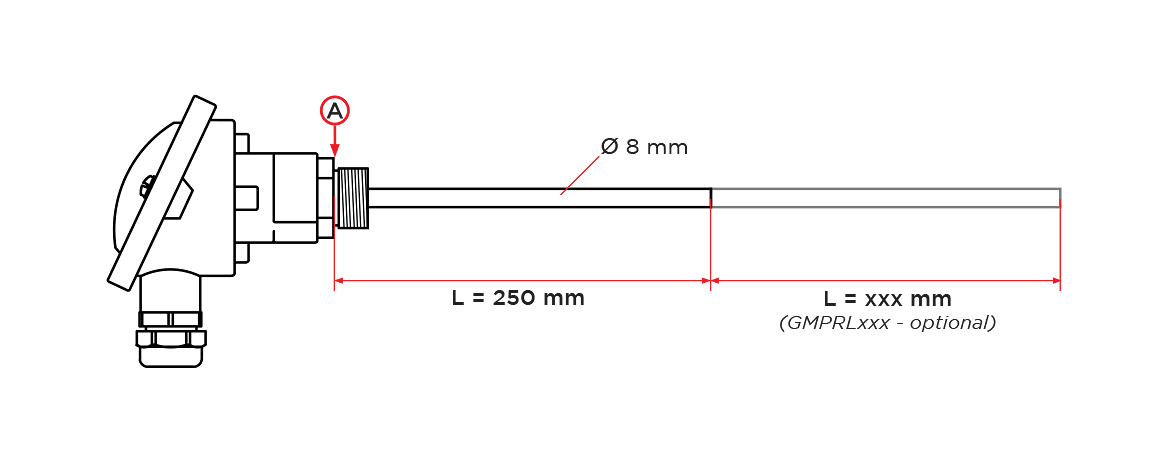

Stilo di misura in acciaio AISI304 – Ø = 8mm – L = 250mm dal punto “A” *
[lo stelo può essere allungato con le prolunghe]
Fissaggio: tronchetto maschio da ¾” gas
GMTRB005D-EX
Conforme alla Direttiva ATEX 2014/34/UE – Categoria 3D
Temperatura massima di lavoro: <140°C
GMTRB005D-EX-FM
RIVELATORE DI SCINTILLE DI IV GENERAZIONE
Conforme alla Direttiva ATEX 2014/34/UE – Categoria 3D/3G
Temperatura massima di lavoro: <140°C
Certificato FM APPROVED
* Per calcolare la misura corretta dello stelo (con eventuali prolunghe) la misura inizia dal punto “A”.
