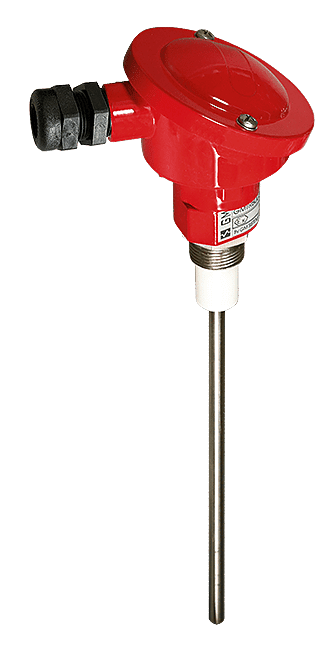

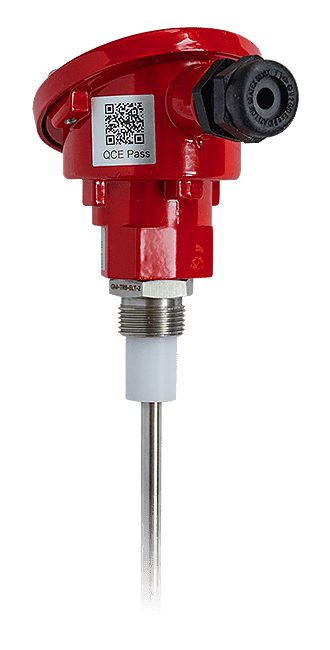

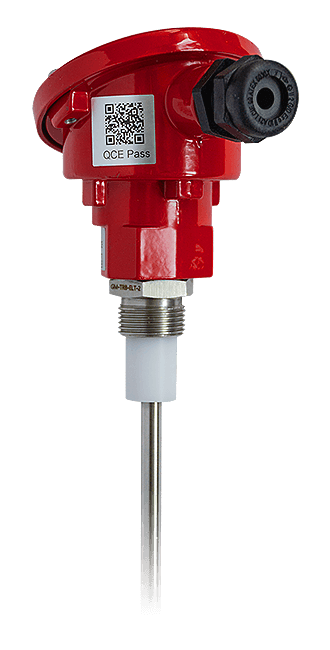

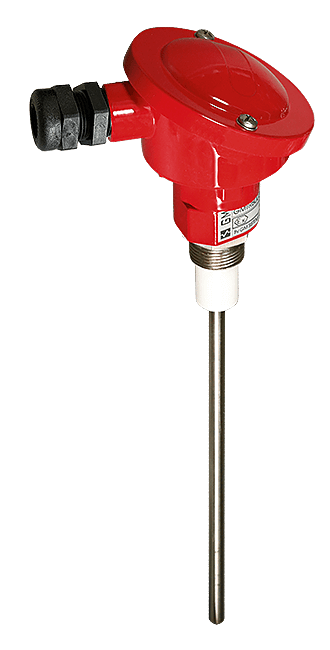

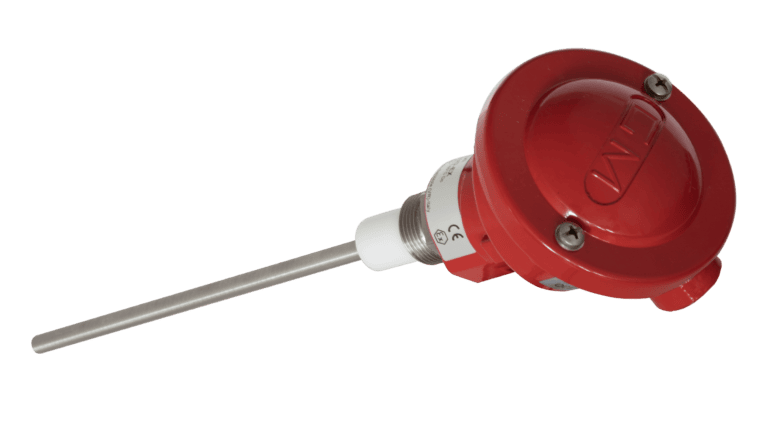

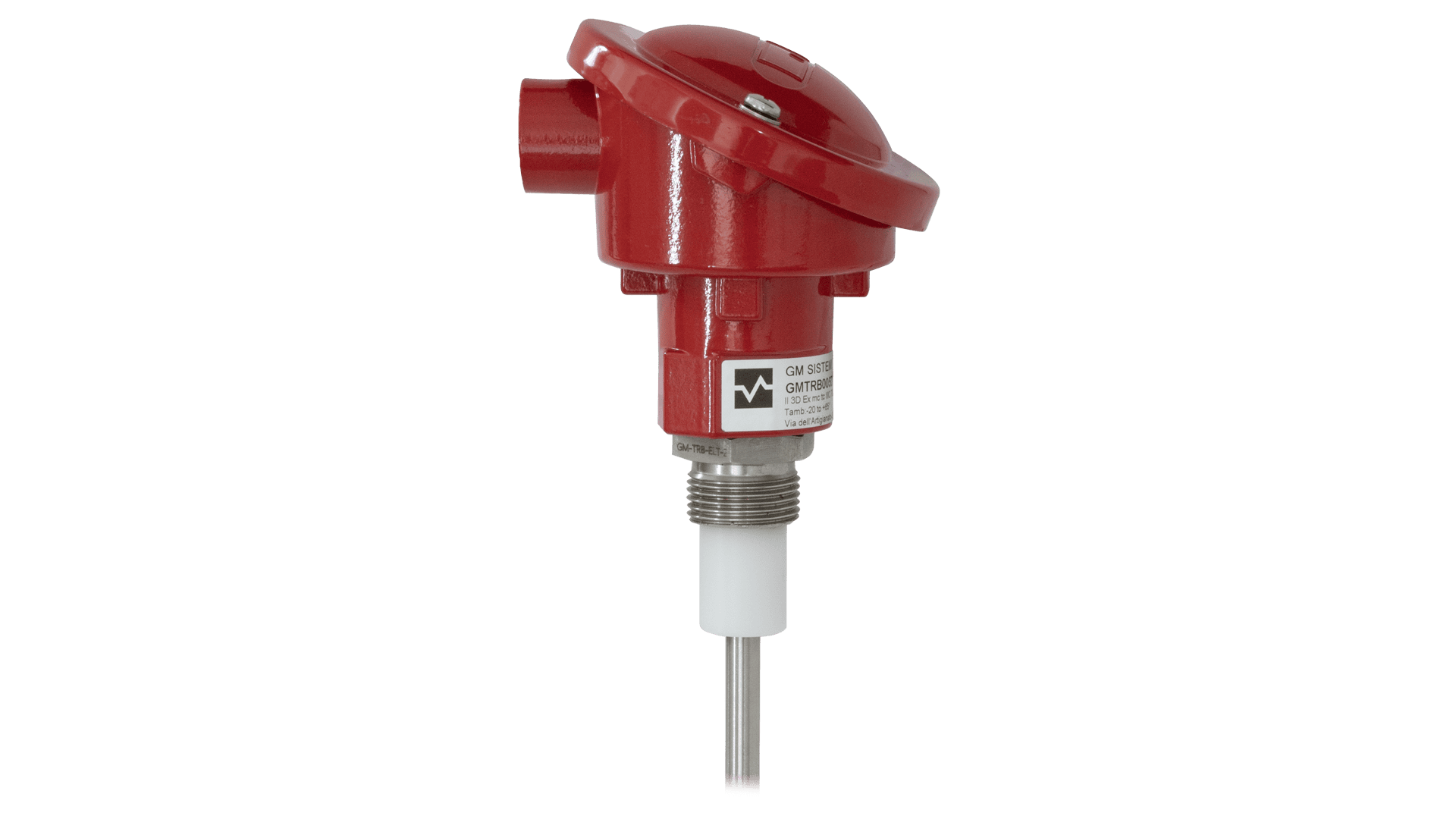

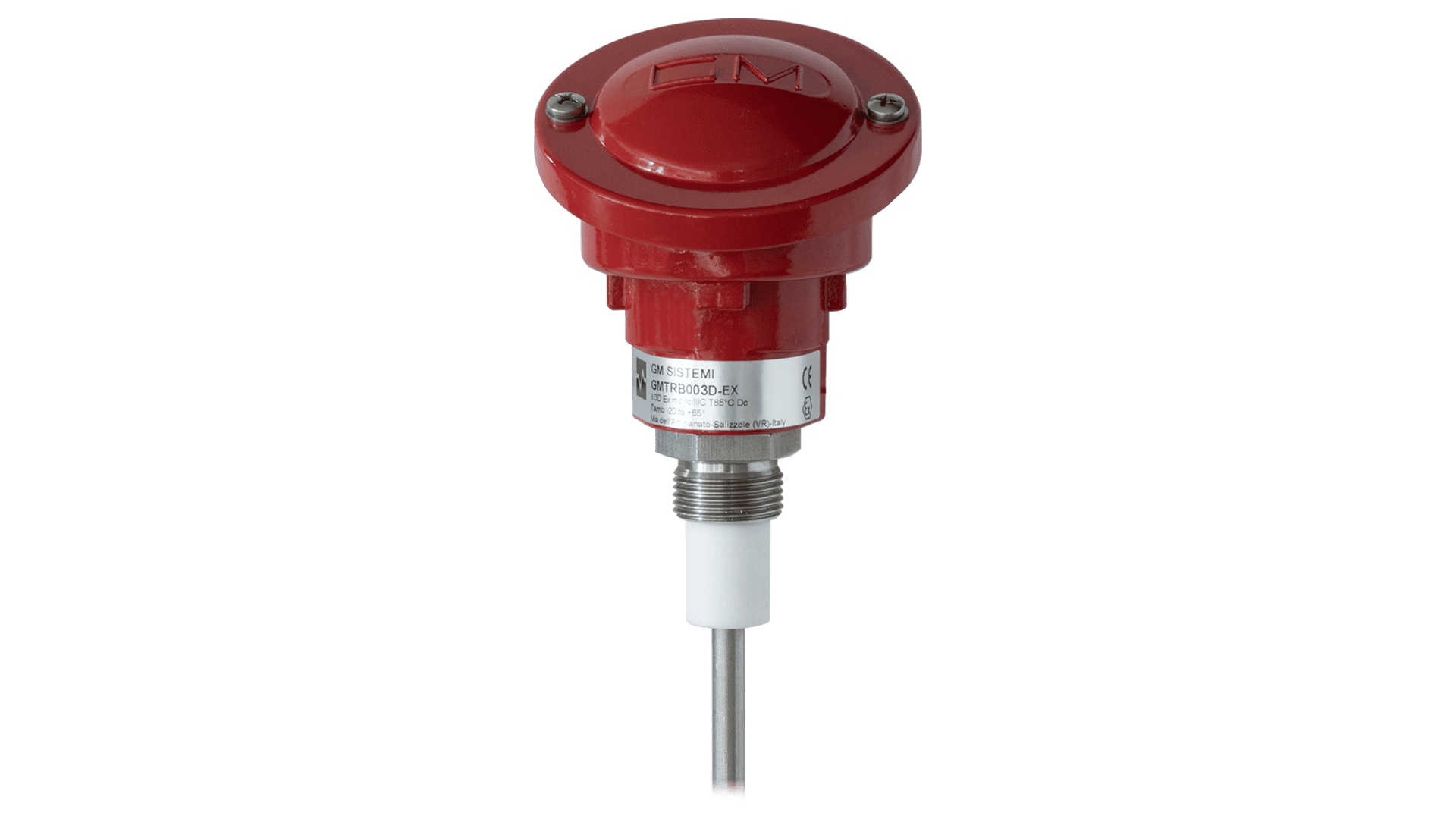

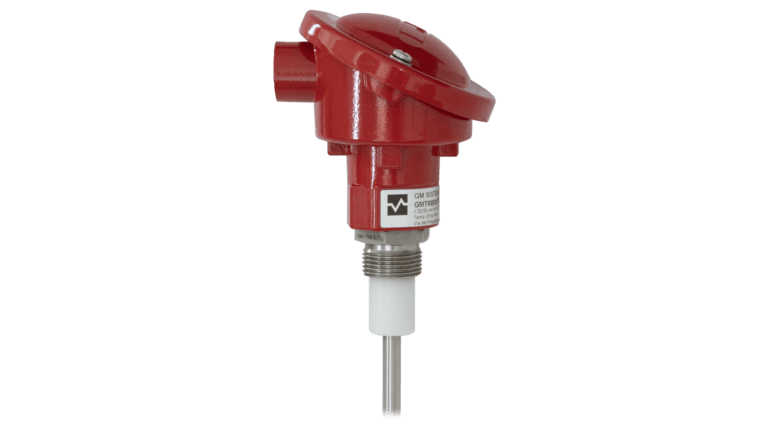

GMTRB005D-H-xx
SONDA TRIBOELETTRICA 4-20mA
PER LA MISURAZIONE DELLA CONCENTRAZIONE
DI POLVERI
TEMPERATURA MINORE DI 220°C
Risoluzione 0,1mg/m³
Soglie di allarme:
- 5mg/m³
- 10mg/m³
Velocità minima del fluido gassoso: 4m/s
Dimensione minima della particella: 0,3µm
Temperatura ambiente per l’elettronica: -20°C – +65°C
N°03 uscite optoisolate con relè stato solido + uscita seriale RS485
Uscita analogica 4 – 20mA: 4mA@0mg/m³ – 20mA@10mg/m³
Alimentazione: 24Vdc
Grado di protezione: IP65

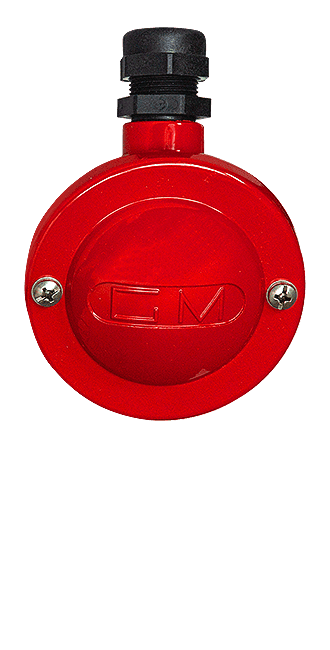

Contenitore in alluminio pressofuso verniciato RAL3000 DIN A

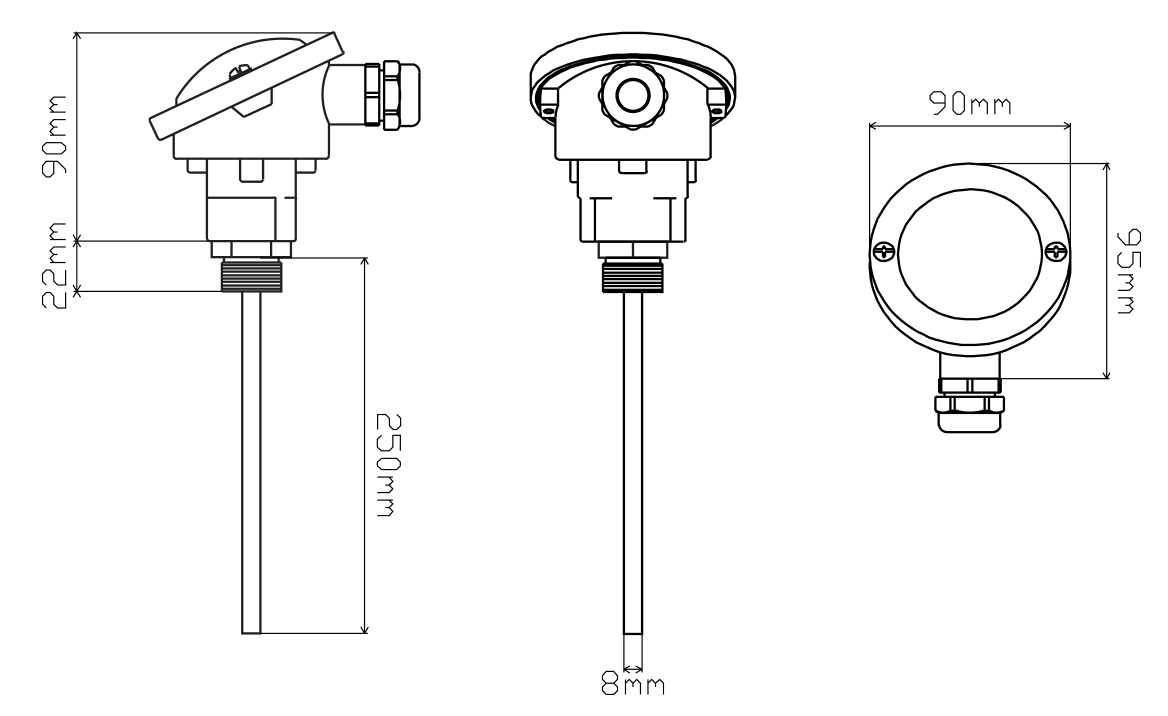

Stilo di misura in acciaio AISI304 – Ø = 8mm – L = 250mm dal punto “A” *
[lo stelo può essere allungato con le prolunghe]
Fissaggio: tronchetto maschio da ¾” gas
GMTRB005D-H-EX
Conforme alla Direttiva ATEX 2014/34/UE – Categoria 3D
Temperatura massima di lavoro stilo: 220°C
GMTRB005D-H-EX-FM
Conforme alla Direttiva ATEX 2014/34/UE – Categoria 3D/3G
Temperatura massima di lavoro stilo: 220°C
Certificato FM APPROVED

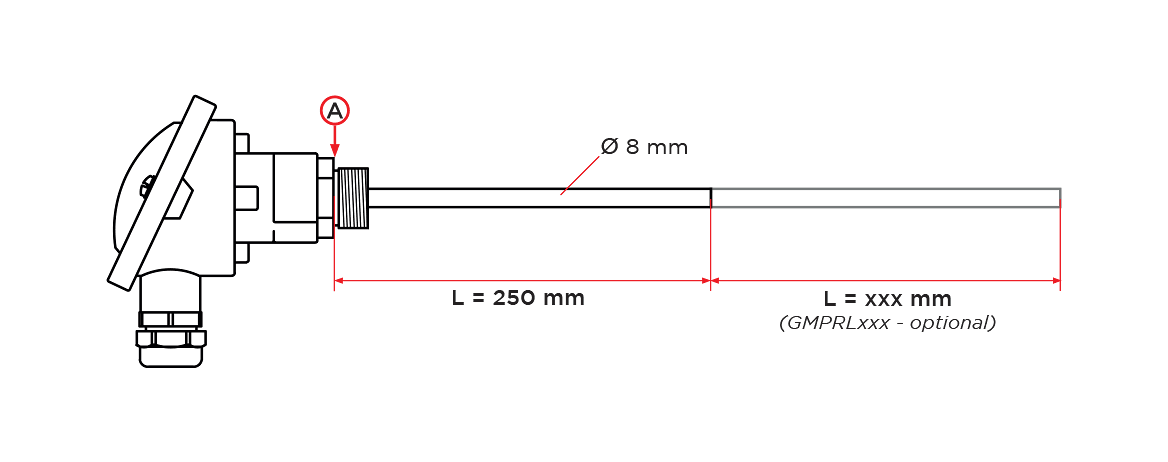

* Per calcolare la misura corretta dello stelo (con eventuali prolunghe) la misura inizia dal punto “A”.
![](https://www.gmsistemi.it/wp-content/plugins/phastpress/phast.php/c2VydmljZT1pbWFnZXMmc3JjPWh0dHBzJTNBJTJGJTJGd3d3Lmdtc2lzdGVtaS5pdCUyRndwLWNvbnRlbnQlMkZ1cGxvYWRzJTJGMjAyMyUyRjAxJTJGc2NoZW1hLWdtdHJiMDA1ZC1leC14eC5naWYmY2FjaGVNYXJrZXI9MTcyMTU5MjMxNS0xMjMxMiZ0b2tlbj0xYTJlZjRlMjQwZTExM2Yw.q.gif)
![](https://www.gmsistemi.it/wp-content/plugins/phastpress/phast.php/c2VydmljZT1pbWFnZXMmc3JjPWh0dHBzJTNBJTJGJTJGd3d3Lmdtc2lzdGVtaS5pdCUyRndwLWNvbnRlbnQlMkZ1cGxvYWRzJTJGMjAyMyUyRjAxJTJGc2NoZW1hLWRpbWVuc2lvbmktZ210cmIwMDVkLWV4LXh4LmdpZiZjYWNoZU1hcmtlcj0xNzIxNTkyMzE1LTI4MTQwJnRva2VuPThkMjFlOTE5OGE4ZWFmY2E.q.gif)
![](https://www.gmsistemi.it/wp-content/plugins/phastpress/phast.php/c2VydmljZT1pbWFnZXMmc3JjPWh0dHBzJTNBJTJGJTJGd3d3Lmdtc2lzdGVtaS5pdCUyRndwLWNvbnRlbnQlMkZ1cGxvYWRzJTJGMjAyMyUyRjAxJTJGZ210cmIwMDVkLWV4LXh4LTEtMjkweDIzNi5wbmcmY2FjaGVNYXJrZXI9MTcyMTU5MjMxNS02MDA1NiZ0b2tlbj00ODIxZmZkZDczYWYwMWM3.q.png)
![](https://www.gmsistemi.it/wp-content/plugins/phastpress/phast.php/c2VydmljZT1pbWFnZXMmc3JjPWh0dHBzJTNBJTJGJTJGd3d3Lmdtc2lzdGVtaS5pdCUyRndwLWNvbnRlbnQlMkZ1cGxvYWRzJTJGMjAyMyUyRjAxJTJGZ210cmIwMDVkLWV4LXh4LTItMjkweDIzNi5wbmcmY2FjaGVNYXJrZXI9MTcyMTU5MjMxNS03MzMwNCZ0b2tlbj01OTkyNmQ3NzhiNDI5N2Qz.q.png)
![](https://www.gmsistemi.it/wp-content/plugins/phastpress/phast.php/c2VydmljZT1pbWFnZXMmc3JjPWh0dHBzJTNBJTJGJTJGd3d3Lmdtc2lzdGVtaS5pdCUyRndwLWNvbnRlbnQlMkZ1cGxvYWRzJTJGMjAyMyUyRjAxJTJGZ210cmIwMDVkLWV4LXh4LTMtMjkweDIzNi5wbmcmY2FjaGVNYXJrZXI9MTcyMTU5MjMxNS01OTMwNSZ0b2tlbj0yOGUyMGM0NzBlNmJlNzg1.q.png)
Accessori
GMTRB005D-H-xx
PER LA MISURAZIONE DELLA CONCENTRAZIONE DI POLVERI
TEMPERATURA <140°C
Risoluzione 0,1mg/mc
Soglie di allarme: 2 – 1 a 5mg/mc e 1 a 10mg/mc
Velocità minima del fluido gassoso: 4m/s
Dimensione minima della particella: >0,3µm
Temperatura ambiente per l’elettronica: -20°C – +65°C
N°03 uscite optoisolate con relè stato solido + uscita seriale RS485
uscita analogica 4 – 20mA [4mA = 0mg/mc – 20mA = 10mg/mc]
Alimentazione: 24 – 30Vdc
Grado di protezione: IP65
Contenitore in alluminio pressofuso verniciato RAL3000 DIN A
Stilo di misura in acciaio AISI304 – Ø = 8mm – L = 250mm dal punto “A” *
[lo stelo può essere allungato con le prolunghe]
Fissaggio: tronchetto maschio da ¾” gas
GMTRB005D-EX
Conforme alla Direttiva ATEX 2014/34/UE – Categoria 3D
Temperatura massima di lavoro: <140°C
GMTRB005D-EX-FM
RIVELATORE DI SCINTILLE DI IV GENERAZIONE
Conforme alla Direttiva ATEX 2014/34/UE – Categoria 3D/3G
Temperatura massima di lavoro: <140°C
Certificato FM APPROVED
* Per calcolare la misura corretta dello stelo (con eventuali prolunghe) la misura inizia dal punto “A”.
