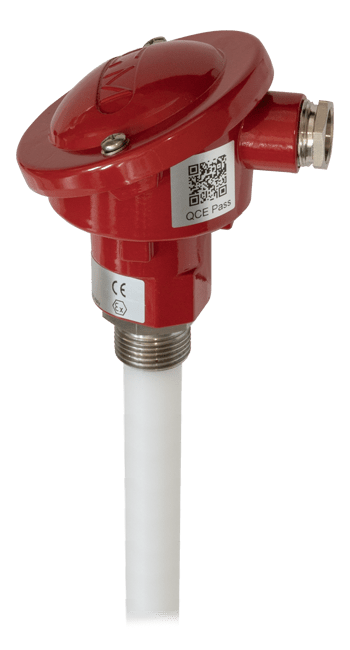

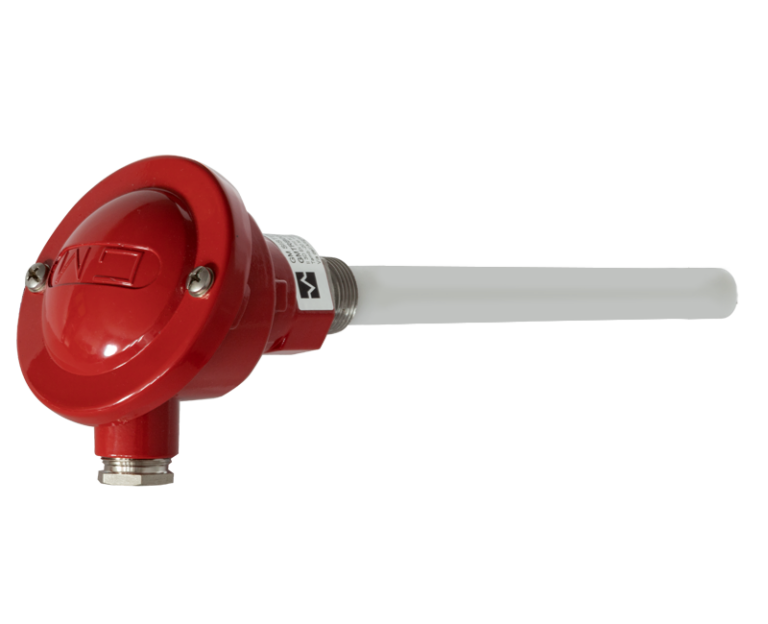

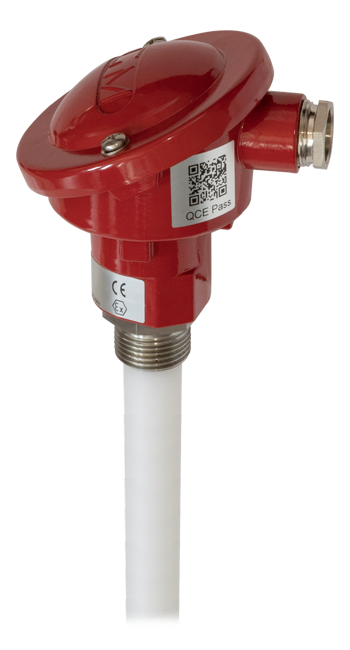

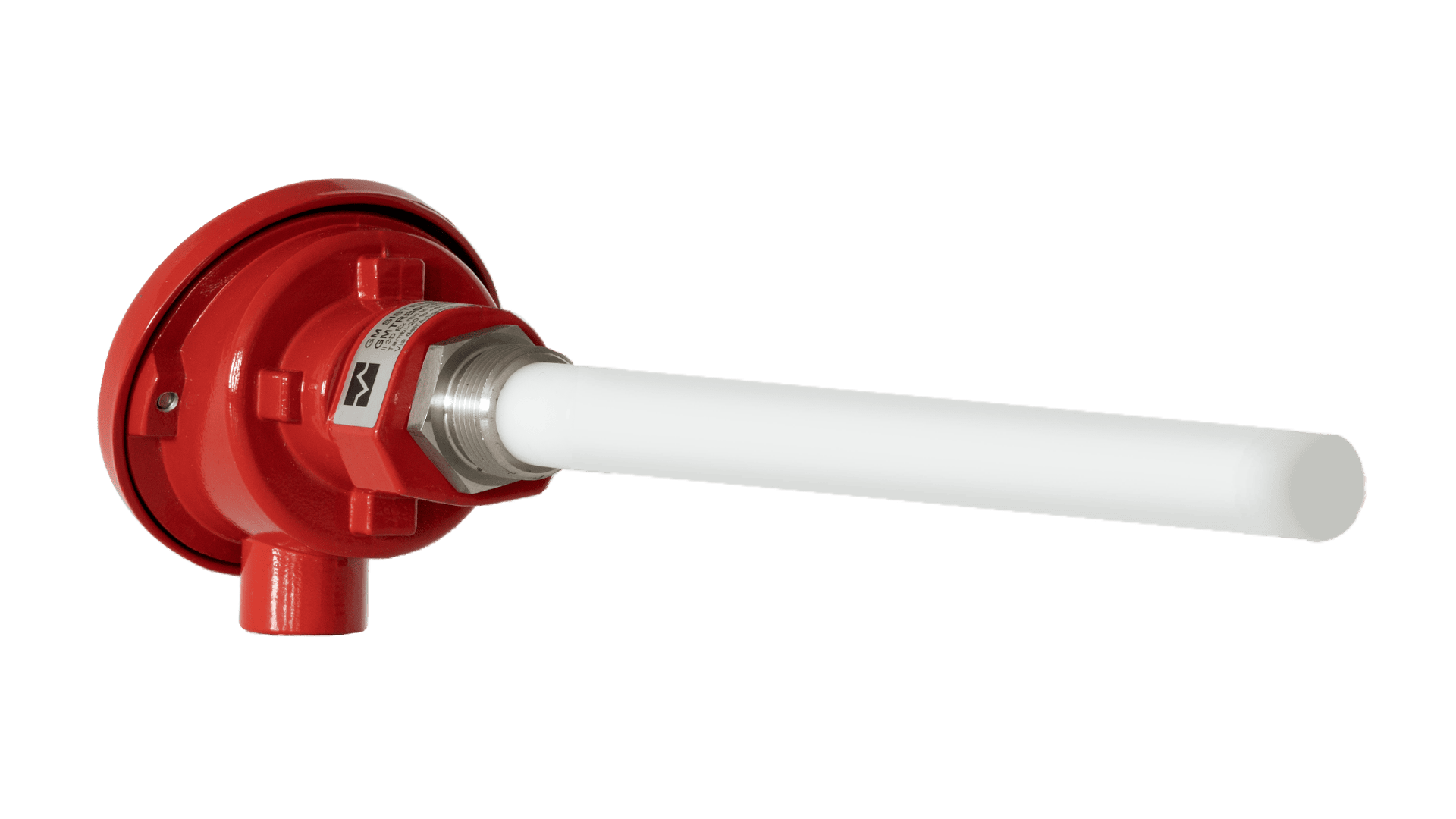

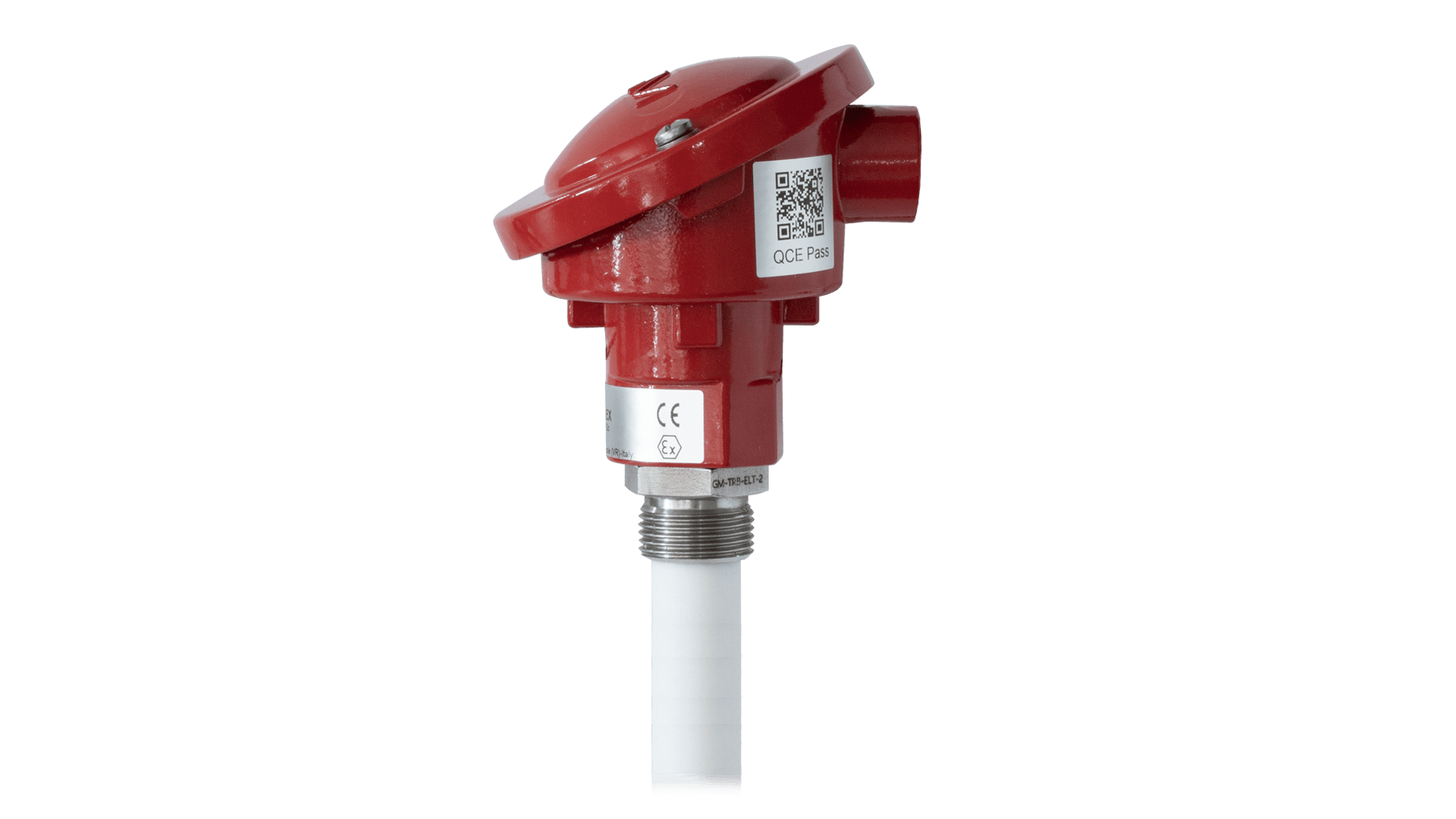

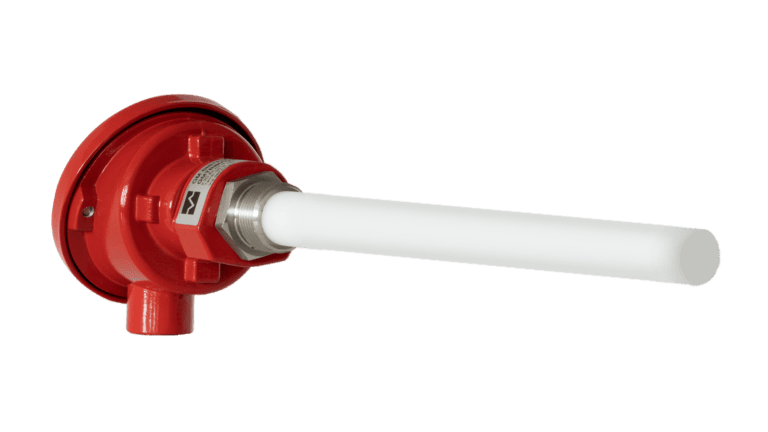

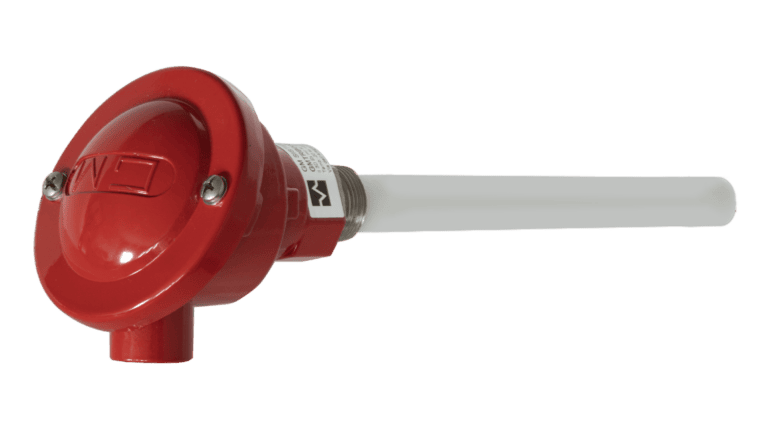

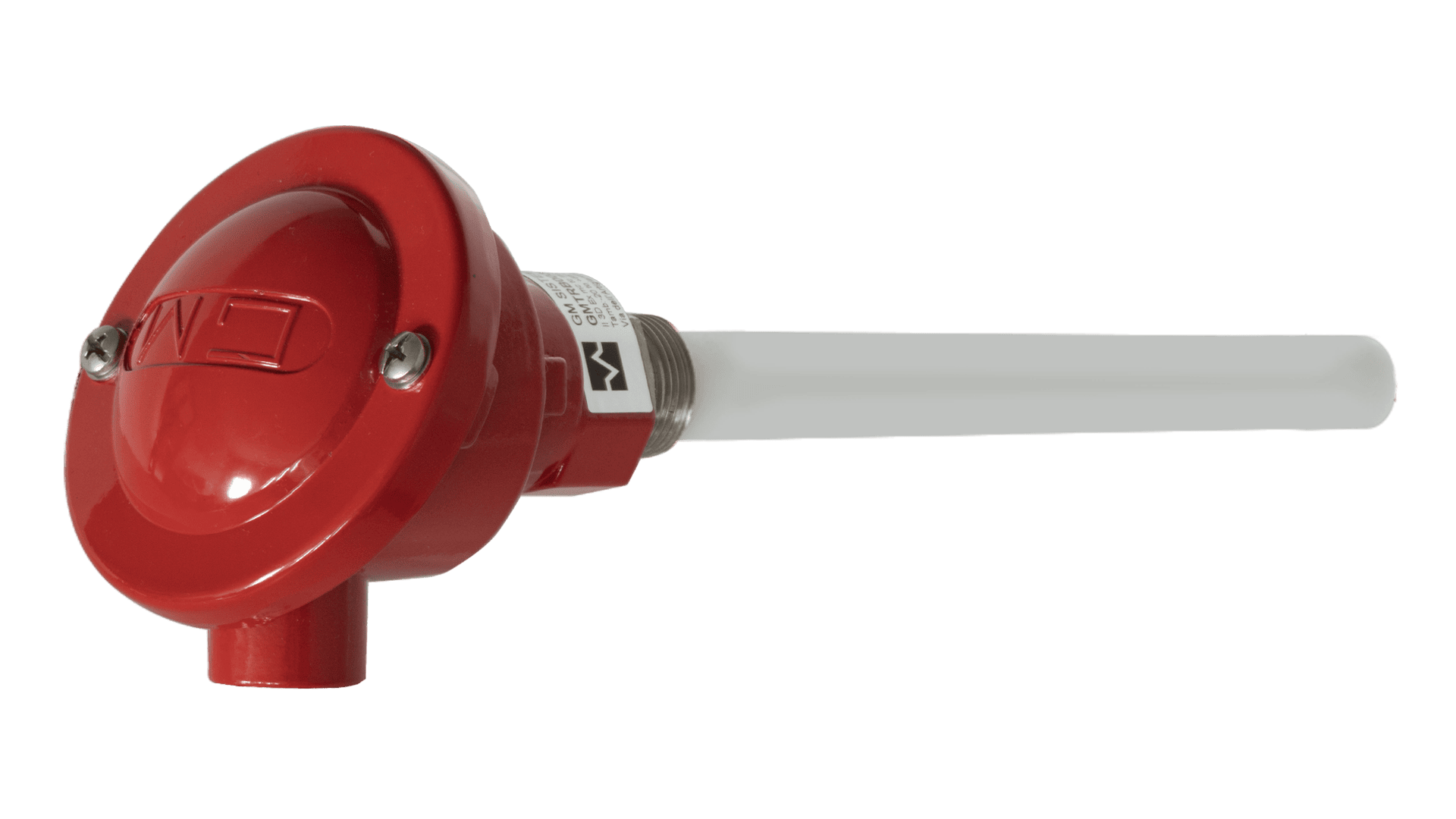

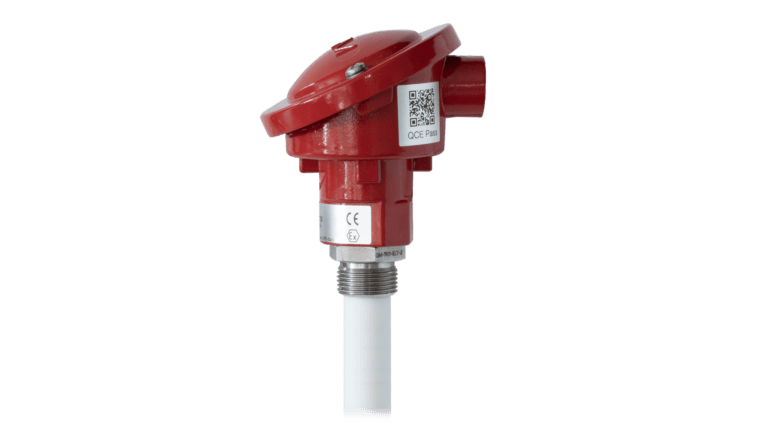

GMTRB003D-EX-ISxx
SONDA TRIBOELETTRICA
PER LA MISURAZIONE DELLA CONCENTRAZIONE
DI POLVERI
CON STELO COMPLETAMENTE RIVESTITO IN PTFE
PER AMBIENTI UMIDI E/O AGGRESSIVI
Risoluzione 0,1mg/m³
2 soglie di allarme:
- 5mg/m³
- 10mg/m³
Velocità minima del fluido gassoso: 4m/s
Dimensione minima della particella: 0,3µm
Temperatura massima di lavoro stilo: 220°C
N°03 uscite optoisolate con relè stato solido + uscita seriale RS485
Alimentazione: 24Vdc
Grado di protezione: IP65
Contenitore in alluminio pressofuso verniciato RAL3000 DIN A
Stilo di misura in acciaio AISI304 completamente rivestito in PTFE
Ø = 21mm
Lunghezza massimo dello stelo isolato L = 1.950mm dal punto “A” *
Fissaggio: tronchetto maschio da ¾” gas
Conforme alla Direttiva ATEX 2014/34/UE – Categoria 3D/3G
specificare in fase ordine il diametro delle tubazione
GMTRB003D-EX-IS01 – Per tubazioni fi no a Ø=250mm
GMTRB003D-EX-IS02 – Per tubazioni dal Ø=280mm al Ø=600mm
GMTRB003D-EX-IS03 – Per tubazioni dal Ø=650mm al Ø=900mm
GMTRB003D-EX-IS04 – Per tubazioni dal Ø=950mm al Ø=2.000mm
Conforme alla Direttiva ATEX 2014/34/UE – Categoria 3D/3G
Certificato FM APPROVED
specificare in fase ordine il diametro delle tubazione
GMTRB003D-EX-IS01-FM – Per tubazioni fi no a Ø=250mm
GMTRB003D-EX-IS02-FM – Per tubazioni dal Ø=280mm al Ø=600mm
GMTRB003D-EX-IS03-FM – Per tubazioni dal Ø=650mm al Ø=900mm
GMTRB003D-EX-IS04-FM – Per tubazioni dal Ø=950mm al Ø=2.000mm

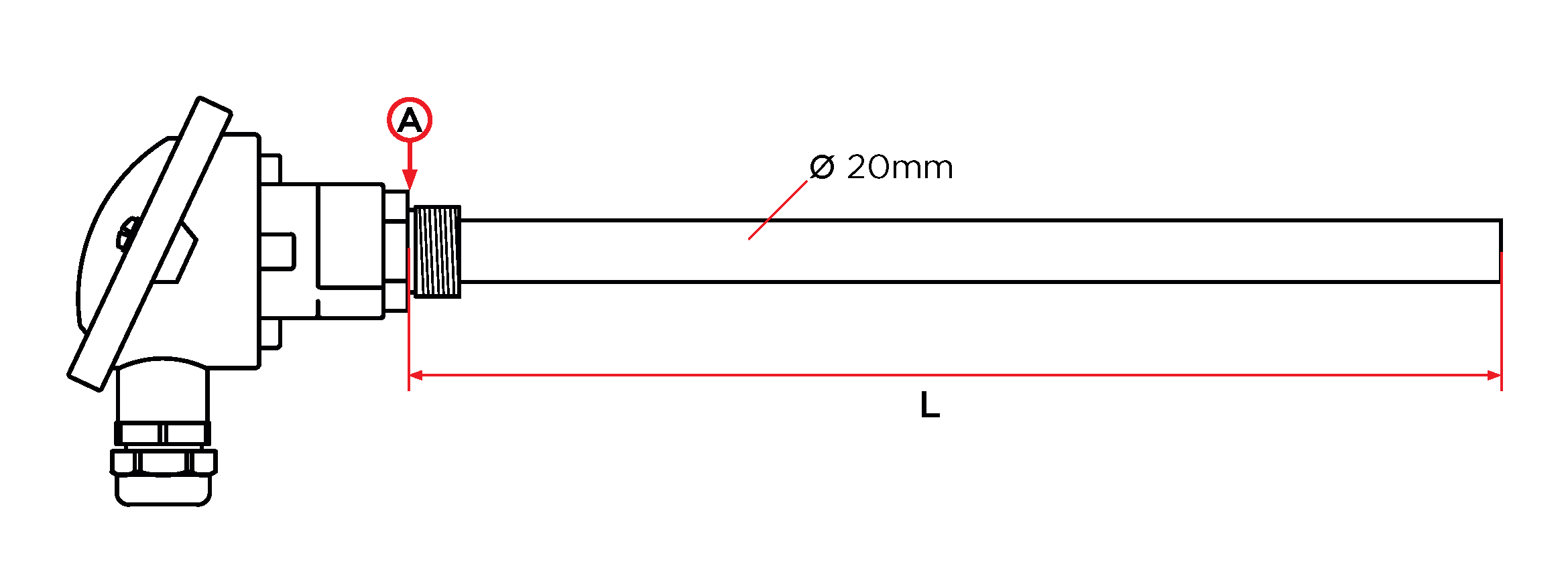

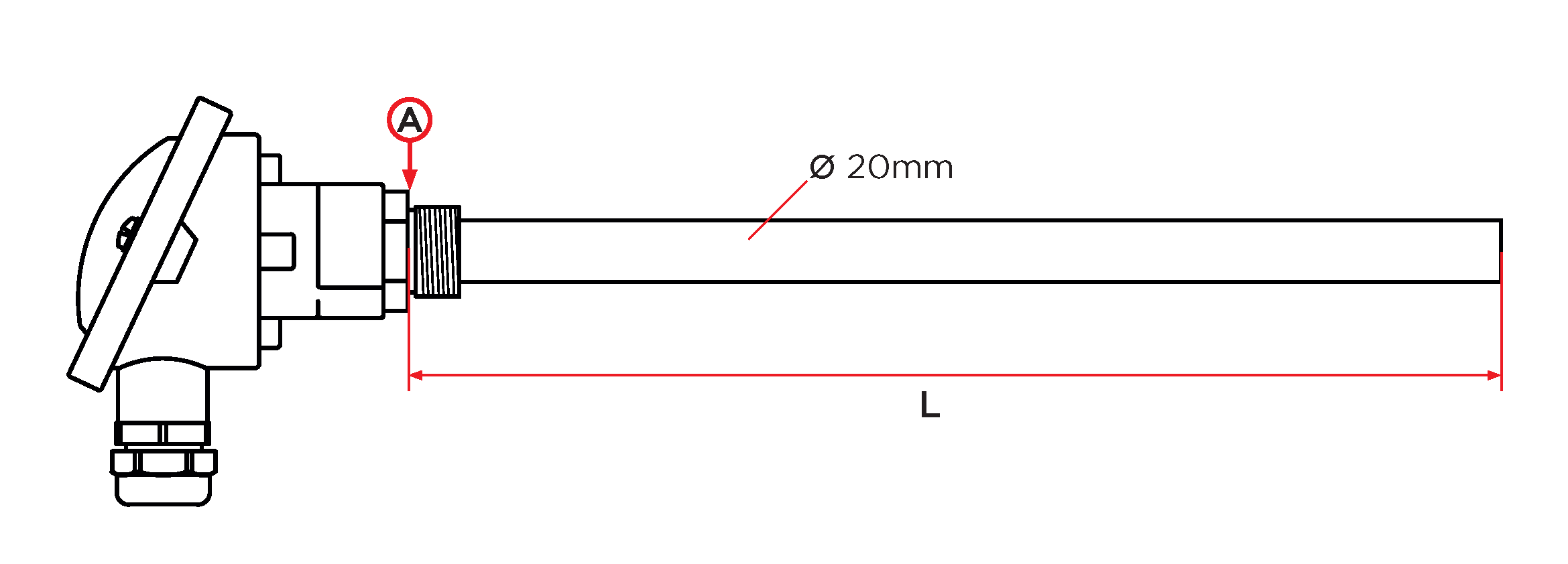

* Per calcolare la misura corretta dello stelo (con eventuali prolunghe) la misura inizia dal punto “A”.
![](https://www.gmsistemi.it/wp-content/plugins/phastpress/phast.php/c2VydmljZT1pbWFnZXMmc3JjPWh0dHBzJTNBJTJGJTJGd3d3Lmdtc2lzdGVtaS5pdCUyRndwLWNvbnRlbnQlMkZ1cGxvYWRzJTJGMjAyMyUyRjEwJTJGVFJJQk8tSVNfZGltZW5zaW9uZS1wcm9sdW5nYS5qcGcmY2FjaGVNYXJrZXI9MTcyMTU5MjMxNS0yNTA4MTEmdG9rZW49MTU2MTRhYjZlNzZjMjkzZA.q.jpg)
![GMTRB006-EX-IS](https://www.gmsistemi.it/wp-content/plugins/phastpress/phast.php/c2VydmljZT1pbWFnZXMmc3JjPWh0dHBzJTNBJTJGJTJGd3d3Lmdtc2lzdGVtaS5pdCUyRndwLWNvbnRlbnQlMkZ1cGxvYWRzJTJGMjAyMyUyRjEwJTJGR01UUkIwMDYtRVgtSVNfZi0tMjkweDIzNi5wbmcmY2FjaGVNYXJrZXI9MTcyMTU5MjMxNS0yMzgxOSZ0b2tlbj1kNzgwNmFmYzI3ZGE1ZDUx.q.png)
![GMTRB003-EX-IS](https://www.gmsistemi.it/wp-content/plugins/phastpress/phast.php/c2VydmljZT1pbWFnZXMmc3JjPWh0dHBzJTNBJTJGJTJGd3d3Lmdtc2lzdGVtaS5pdCUyRndwLWNvbnRlbnQlMkZ1cGxvYWRzJTJGMjAyMyUyRjEwJTJGR01UUkIwMDMtRVgtSVNfbi0tMjkweDIzNi5wbmcmY2FjaGVNYXJrZXI9MTcyMTU5MjMxNS0zNzA1MSZ0b2tlbj0wMmI3NTU3ZjFhZmE1NDk1.q.png)
![GMTRB005-EX-IS](https://www.gmsistemi.it/wp-content/plugins/phastpress/phast.php/c2VydmljZT1pbWFnZXMmc3JjPWh0dHBzJTNBJTJGJTJGd3d3Lmdtc2lzdGVtaS5pdCUyRndwLWNvbnRlbnQlMkZ1cGxvYWRzJTJGMjAyMyUyRjEwJTJGR01UUkIwMDUtRVgtSVNfYi0tMjkweDIzNi5wbmcmY2FjaGVNYXJrZXI9MTcyMTU5MjMxNS00MTI4OCZ0b2tlbj1lOGM3ZTdiYzFkNzk3ZjY0.q.png)
Accessori
GMTRB003D-EX-ISxx
PER LA MISURAZIONE DELLA CONCENTRAZIONE DI POLVERI
TEMPERATURA <140°C
Risoluzione 0,1mg/mc
Soglie di allarme: 2 – 1 a 5mg/mc e 1 a 10mg/mc
Velocità minima del fluido gassoso: 4m/s
Dimensione minima della particella: >0,3µm
Temperatura ambiente per l’elettronica: -20°C – +65°C
N°03 uscite optoisolate con relè stato solido + uscita seriale RS485
uscita analogica 4 – 20mA [4mA = 0mg/mc – 20mA = 10mg/mc]
Alimentazione: 24 – 30Vdc
Grado di protezione: IP65
Contenitore in alluminio pressofuso verniciato RAL3000 DIN A

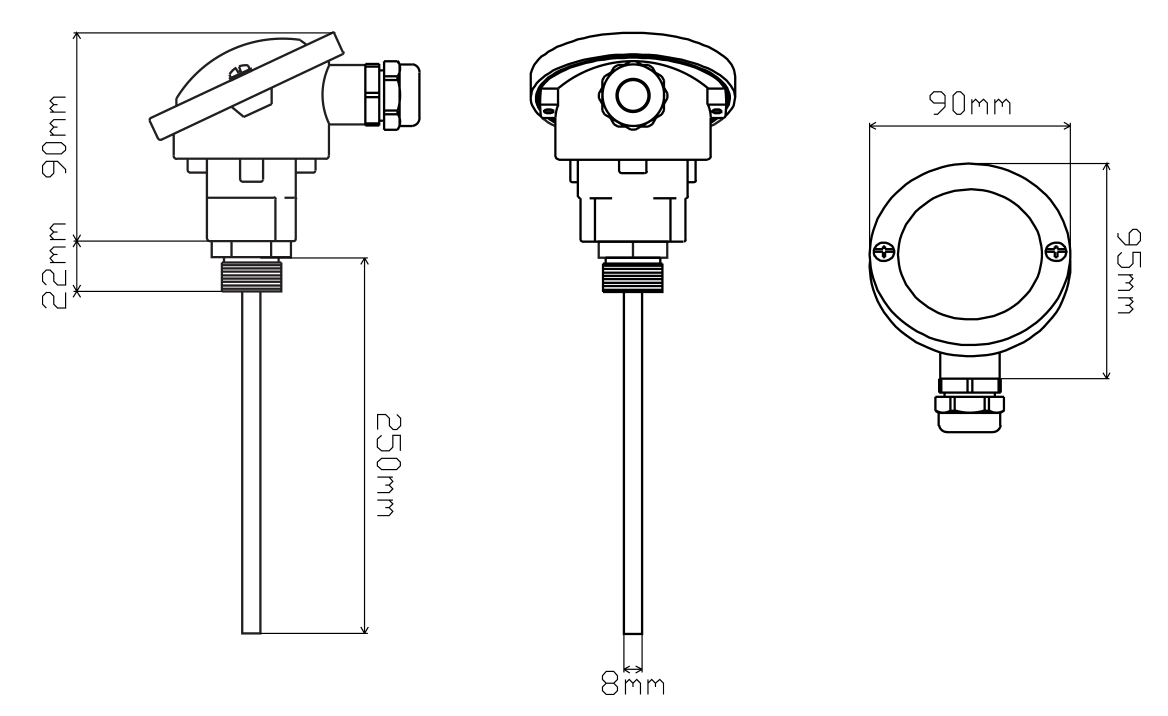

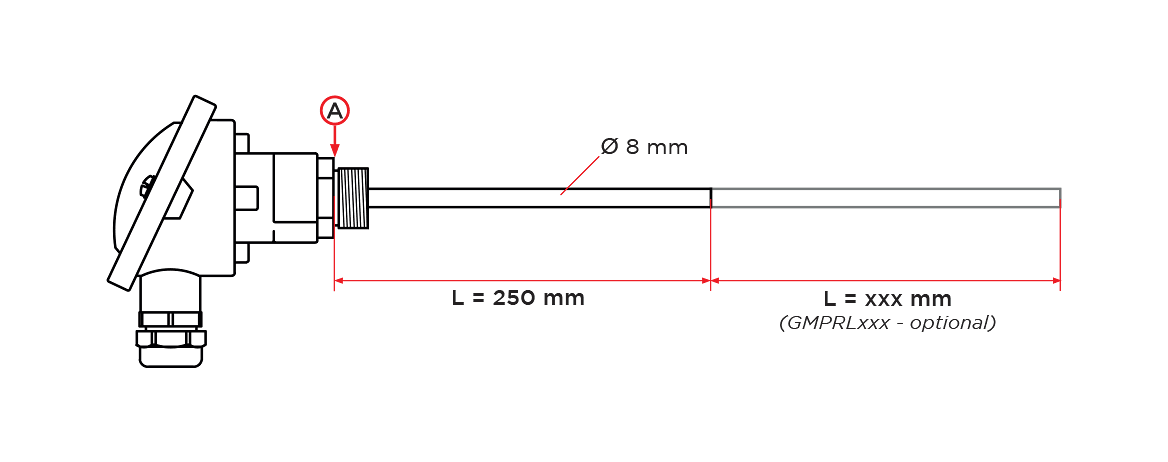

Stilo di misura in acciaio AISI304 – Ø = 8mm – L = 250mm dal punto “A” *
[lo stelo può essere allungato con le prolunghe]
Fissaggio: tronchetto maschio da ¾” gas
GMTRB005D-EX
Conforme alla Direttiva ATEX 2014/34/UE – Categoria 3D
Temperatura massima di lavoro: <140°C
GMTRB005D-EX-FM
RIVELATORE DI SCINTILLE DI IV GENERAZIONE
Conforme alla Direttiva ATEX 2014/34/UE – Categoria 3D/3G
Temperatura massima di lavoro: <140°C
Certificato FM APPROVED
* Per calcolare la misura corretta dello stelo (con eventuali prolunghe) la misura inizia dal punto “A”.
