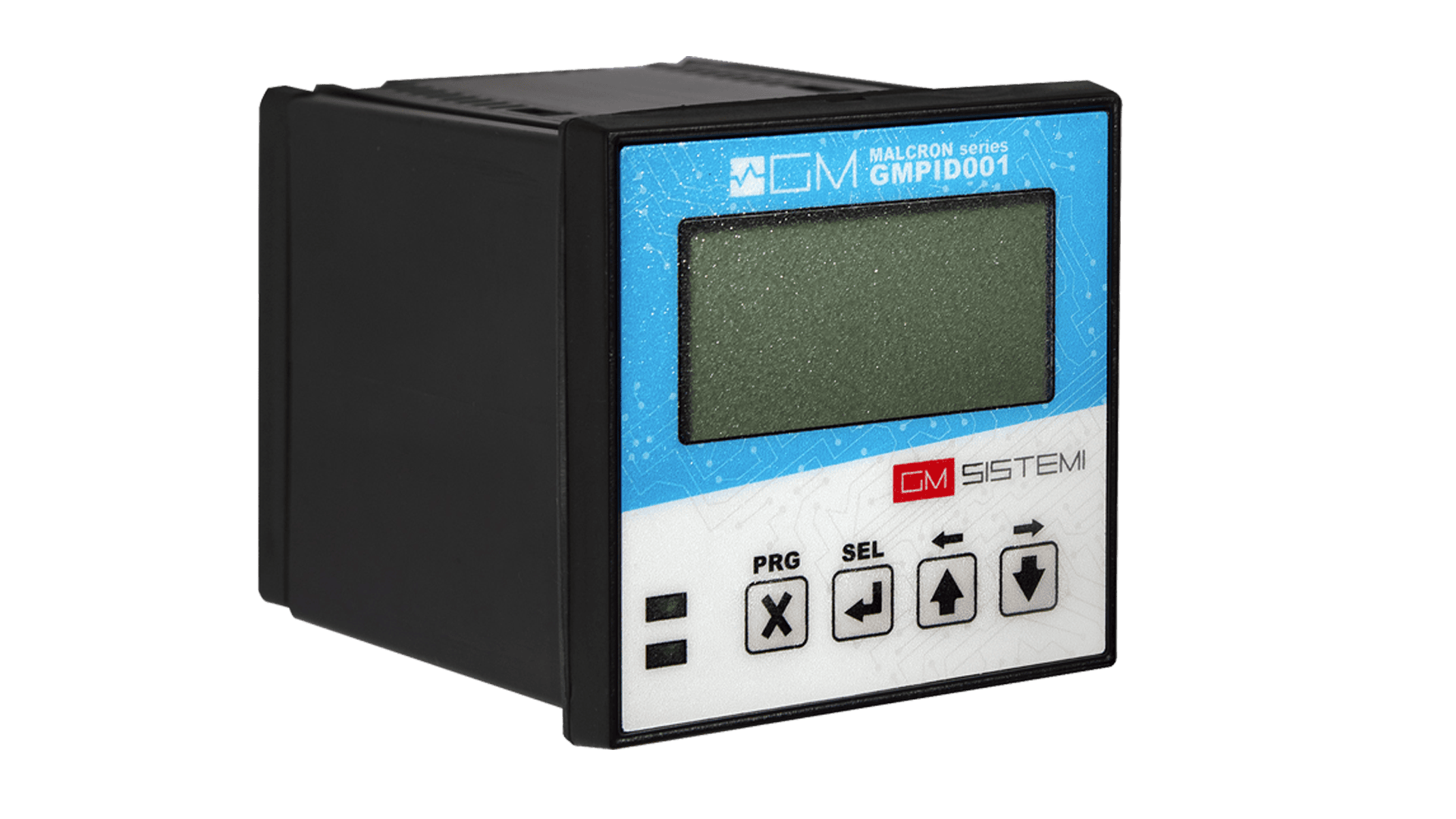

GMPID001-STN
GMPID001-STN

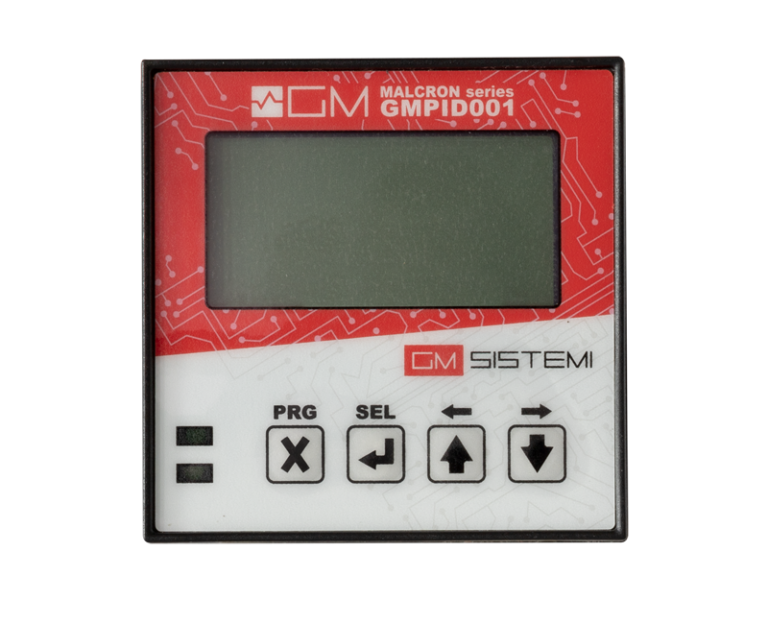

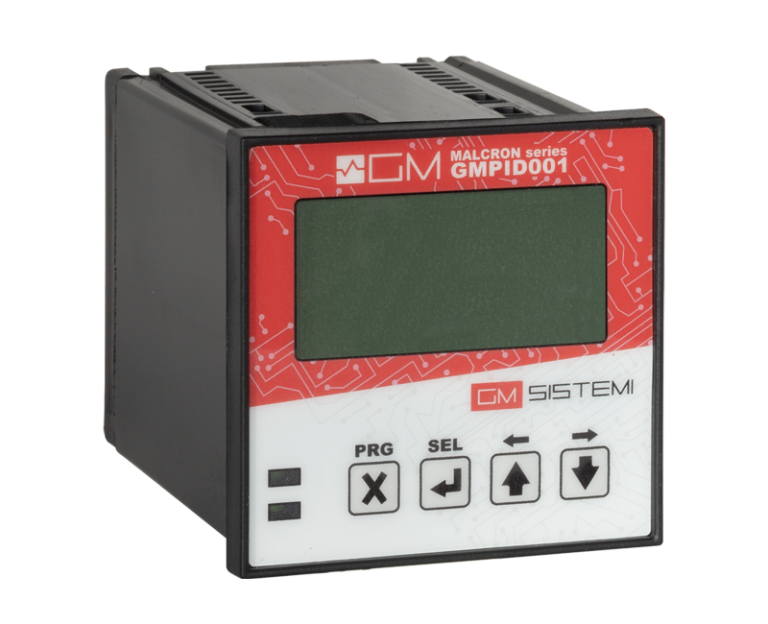

MODULO A MICROPROCESSORE
per la VISUALIZZAZIOND del valore di temperatura e la gestione personalizzata della sonda di temperatura.
Possibilità di gestione fino a due sonde [2] con valori riportati sul display.
Funzione di regolazione PID

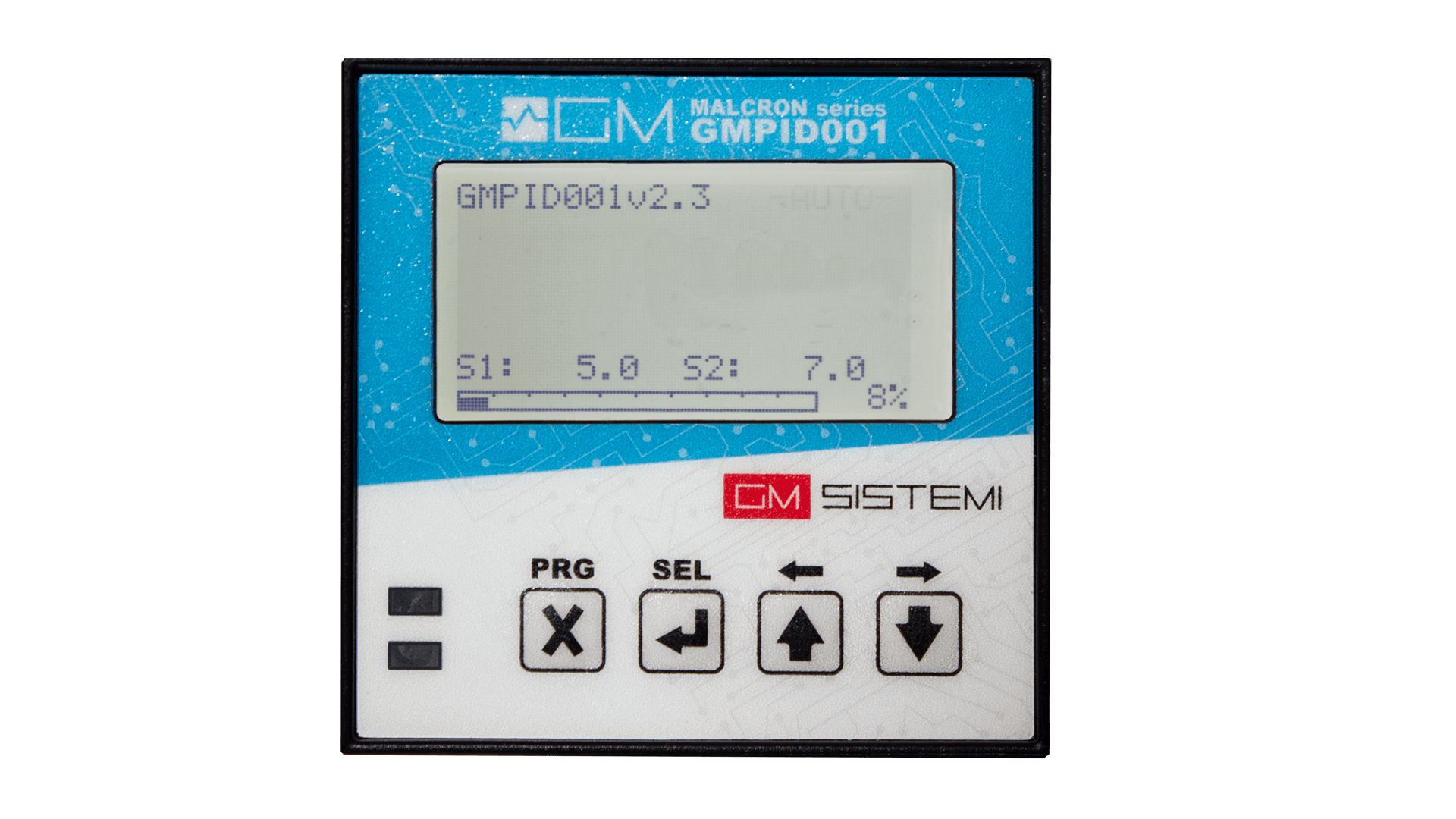

Display: retroilluminato da 128 x 64 pixel.

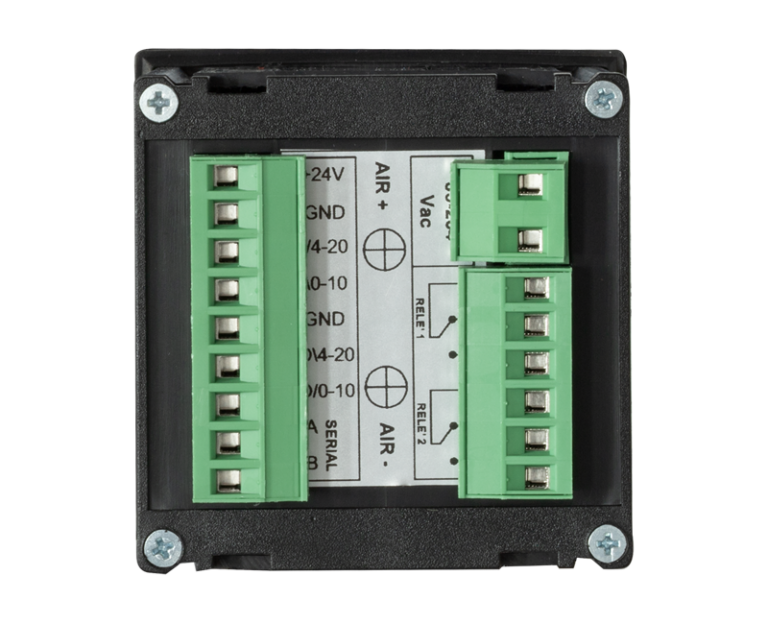

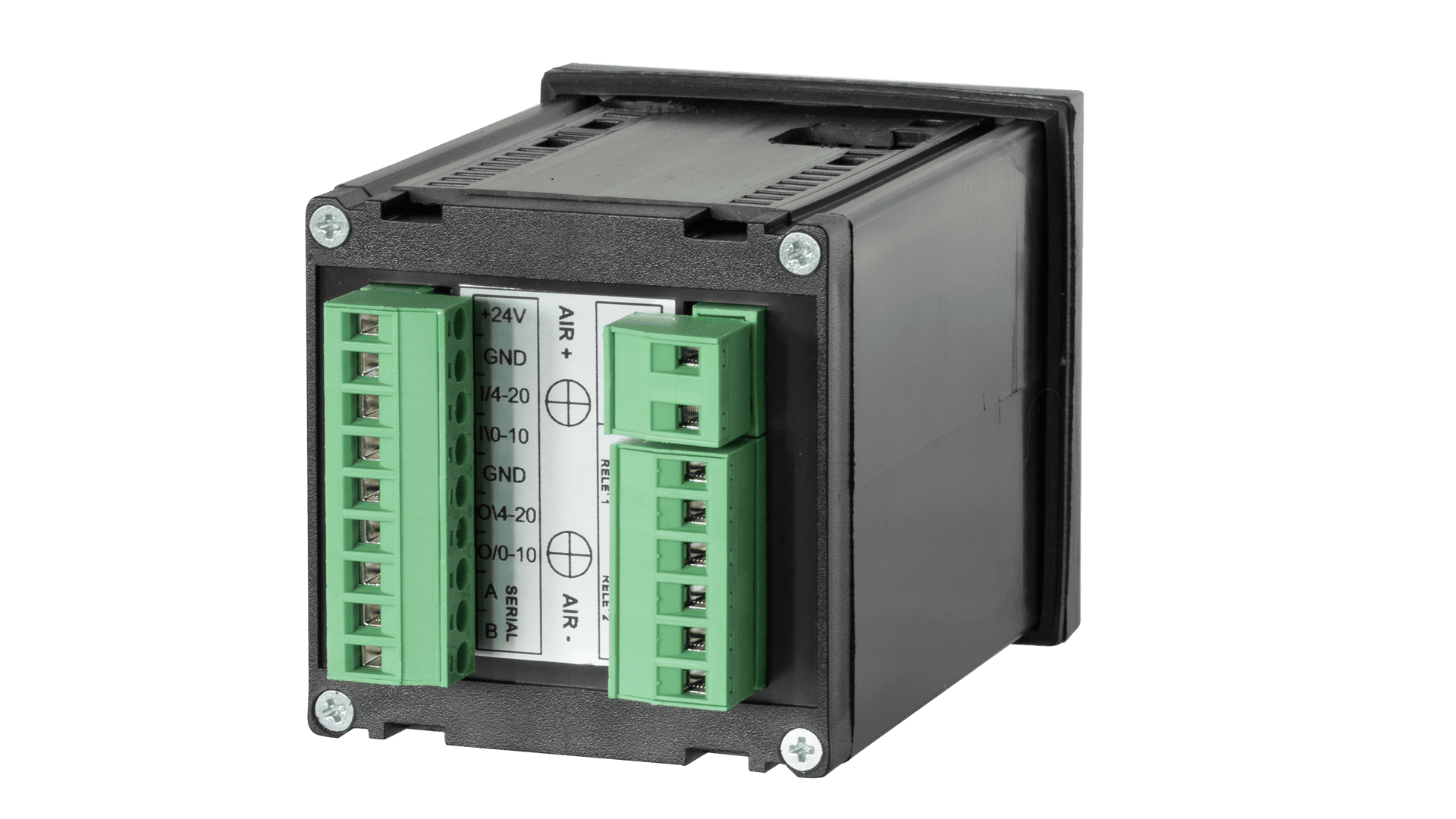

Ingressi:
- analogico di corrente 4/20mA
- RS485
Uscite:
- analogica 4/20mA
- analogica 0 – 10V
- seriale RS485
- digitali su 2 relè completamente personalizzabili tramite il software del dispositivo
Uscita 24Vdc 200mA per alimentazione dispositivi esterni
Alimentazione:
- standard da 85Vac a 264Vac [da 47Hz a 440Hz] e da 127Vdc a 370Vdc.
- oppure specificare in fase d’ordine alimentazione 24Vdc
Temperatura di lavoro: -20°C/+60°C
Grado di protezione frontale: IP54

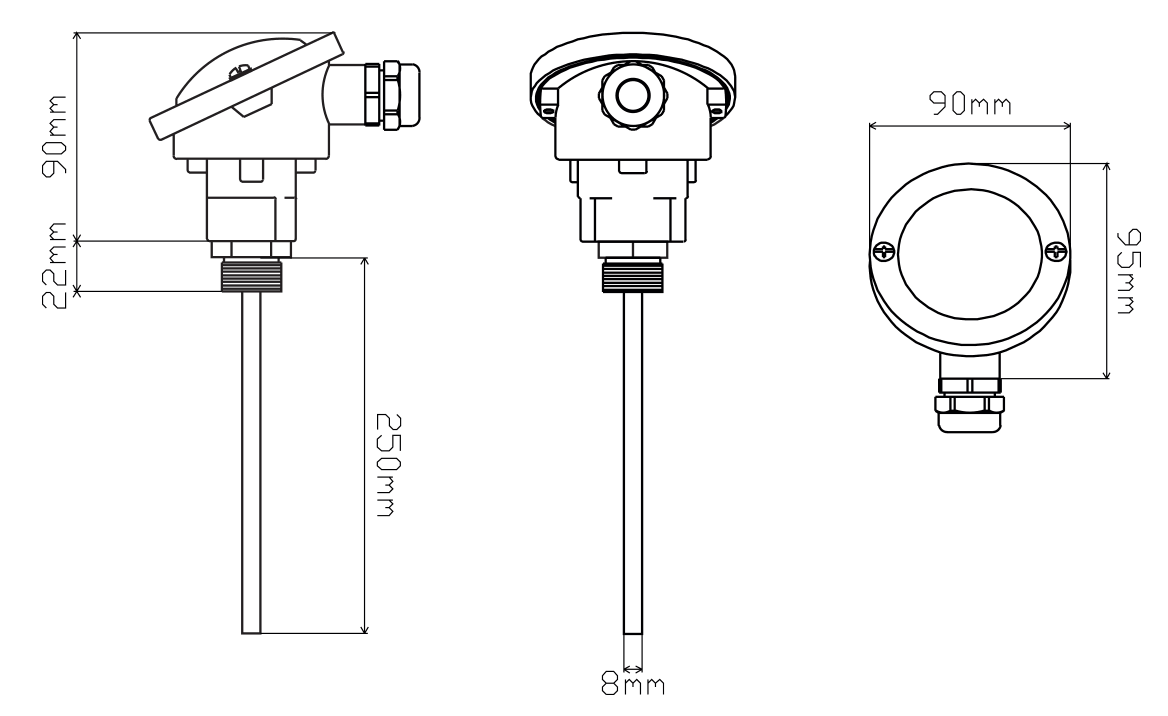

Per collegare una sonda (1) di temperatura: GMSTN415D-EX o GMSTN425D-EX

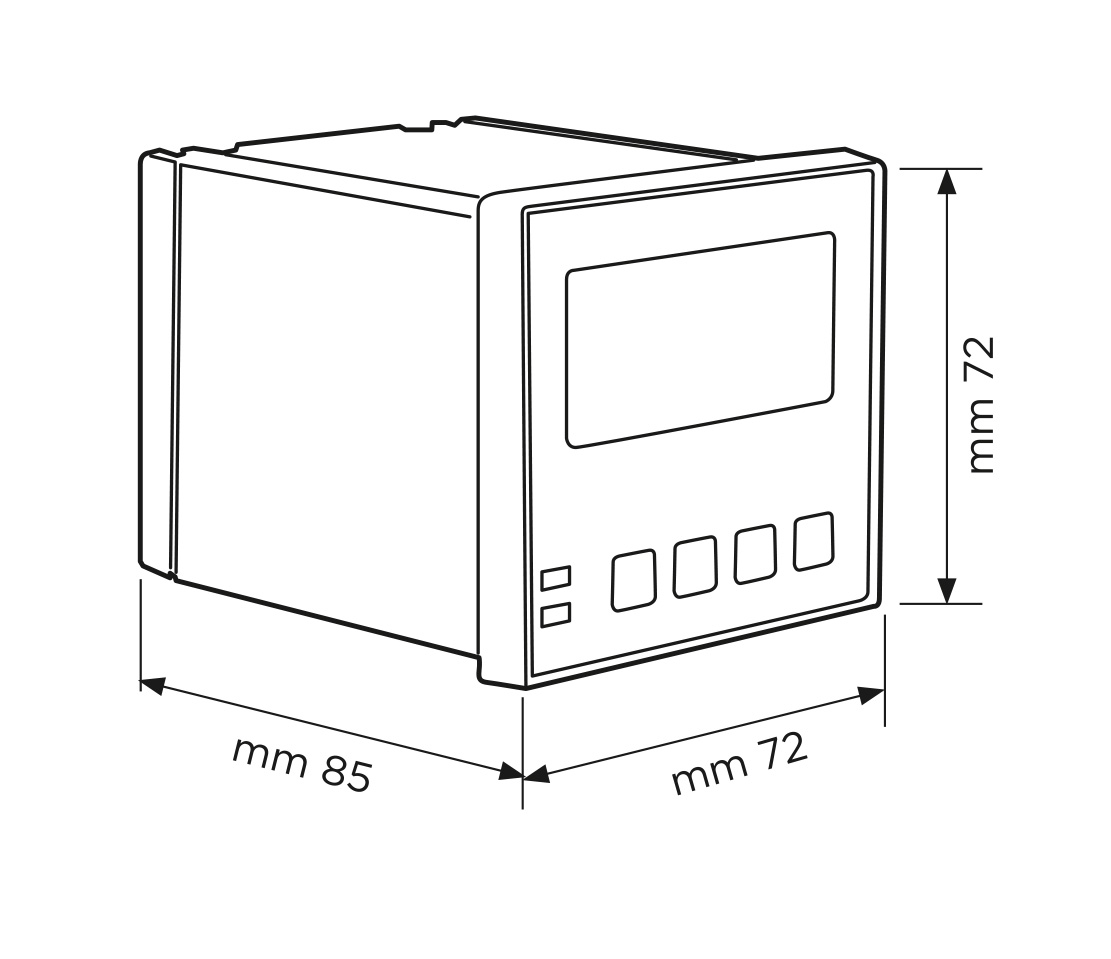

DIMENSIONI:
Accessori
GMPID001-STN
PER LA MISURAZIONE DELLA CONCENTRAZIONE DI POLVERI
TEMPERATURA <140°C
Risoluzione 0,1mg/mc
Soglie di allarme: 2 – 1 a 5mg/mc e 1 a 10mg/mc
Velocità minima del fluido gassoso: 4m/s
Dimensione minima della particella: >0,3µm
Temperatura ambiente per l’elettronica: -20°C – +65°C
N°03 uscite optoisolate con relè stato solido + uscita seriale RS485
uscita analogica 4 – 20mA [4mA = 0mg/mc – 20mA = 10mg/mc]
Alimentazione: 24 – 30Vdc
Grado di protezione: IP65
Contenitore in alluminio pressofuso verniciato RAL3000 DIN A

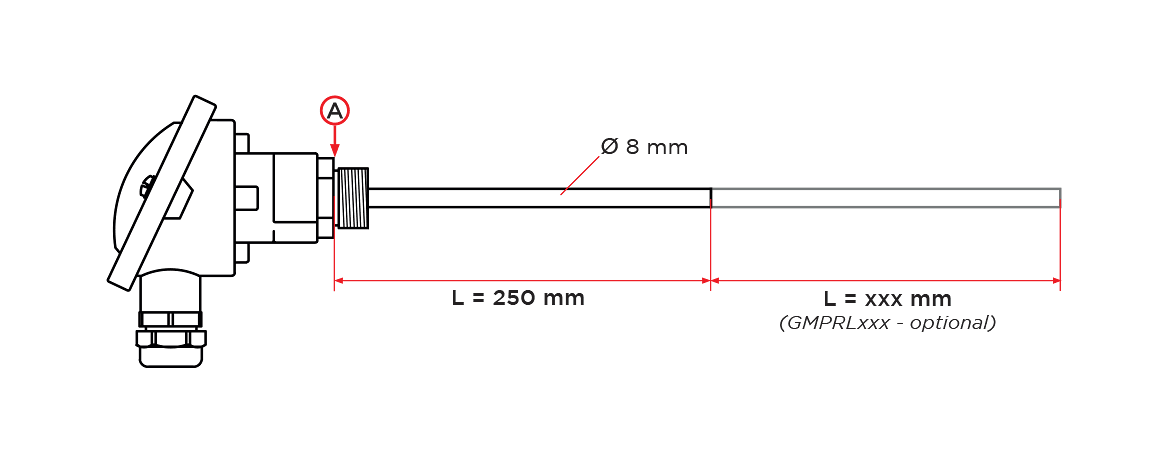

Stilo di misura in acciaio AISI304 – Ø = 8mm – L = 250mm dal punto “A” *
[lo stelo può essere allungato con le prolunghe]
Fissaggio: tronchetto maschio da ¾” gas
GMTRB005D-EX
Conforme alla Direttiva ATEX 2014/34/UE – Categoria 3D
Temperatura massima di lavoro: <140°C
GMTRB005D-EX-FM
RIVELATORE DI SCINTILLE DI IV GENERAZIONE
Conforme alla Direttiva ATEX 2014/34/UE – Categoria 3D/3G
Temperatura massima di lavoro: <140°C
Certificato FM APPROVED
* Per calcolare la misura corretta dello stelo (con eventuali prolunghe) la misura inizia dal punto “A”.
