GMFLOW02

MODULO A MICROPROCESSORE
per MISURA e la VISUALIZZAZIONE
della portata d’aria, della velocità dell’aria nella tubazione, della pressione differenziale e della temperatura del fluido se il misuratore è dotato di sonda di temperatura GMSTN415D-EX o GMSTN425D-EX, composto dal modulo a microprocessore e dal “Tubo di Pitot” della lunghezza indicata dal numero finale del codice [misura espressa in pollici].

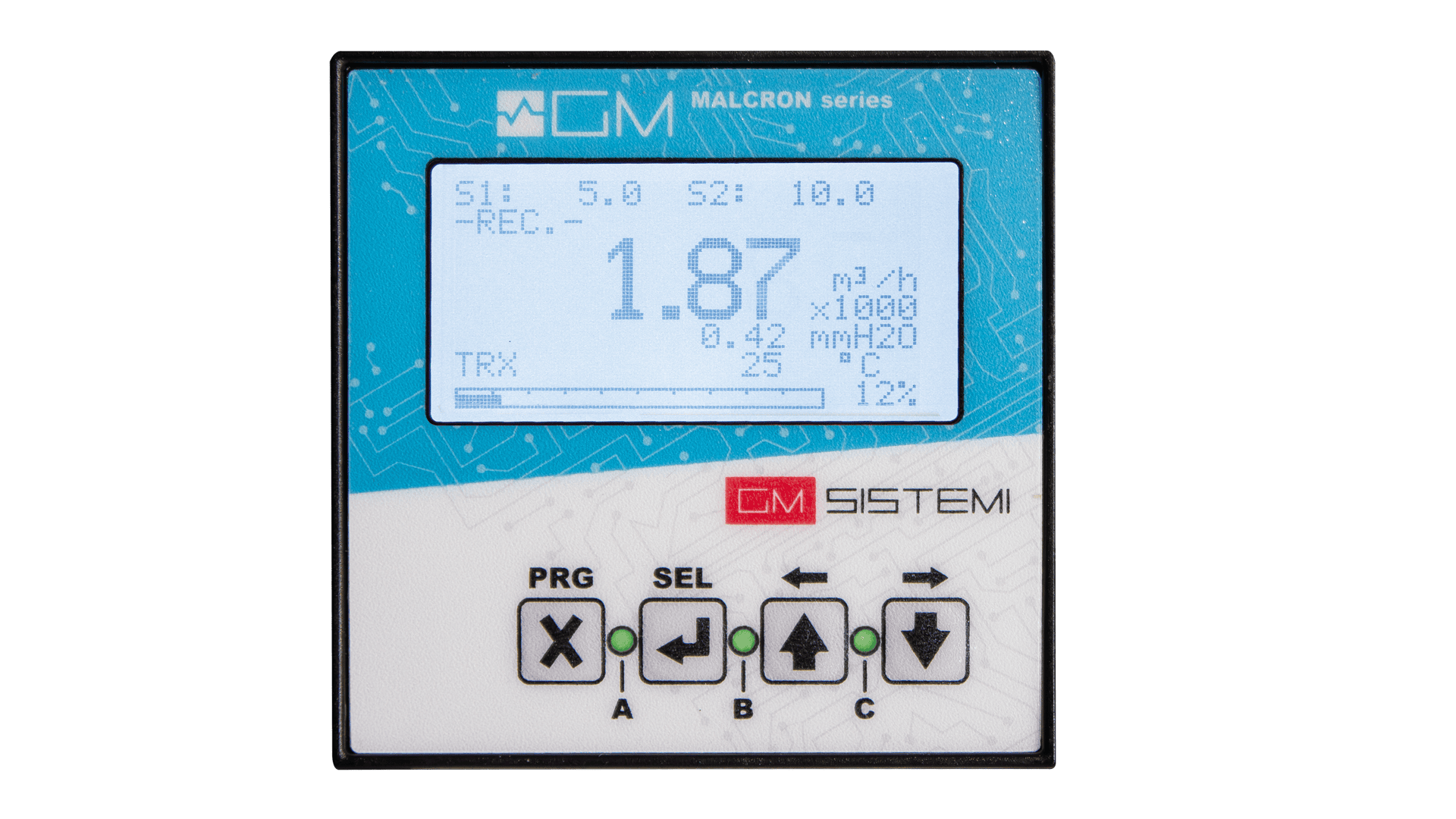

Visualizzazione del dato di portata aria al centro del display.
Visualizzazione alternata tra il dato di velocità dell’aria (maggiore  di 2m/s) e il dato di pressione differenziale.
Visualizzazione del dato di temperatura rilevato [se presente sonda di temperatura] oppure del dato fisso impostato dall’utente [Default 25°C].

Display: retroilluminato 128 x 64 pixel.

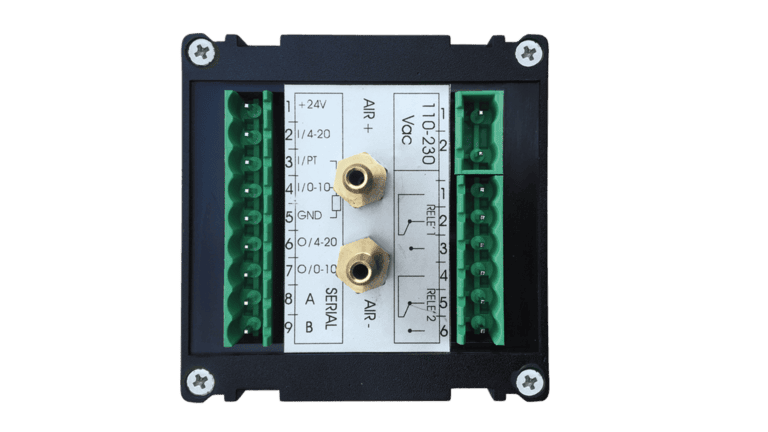

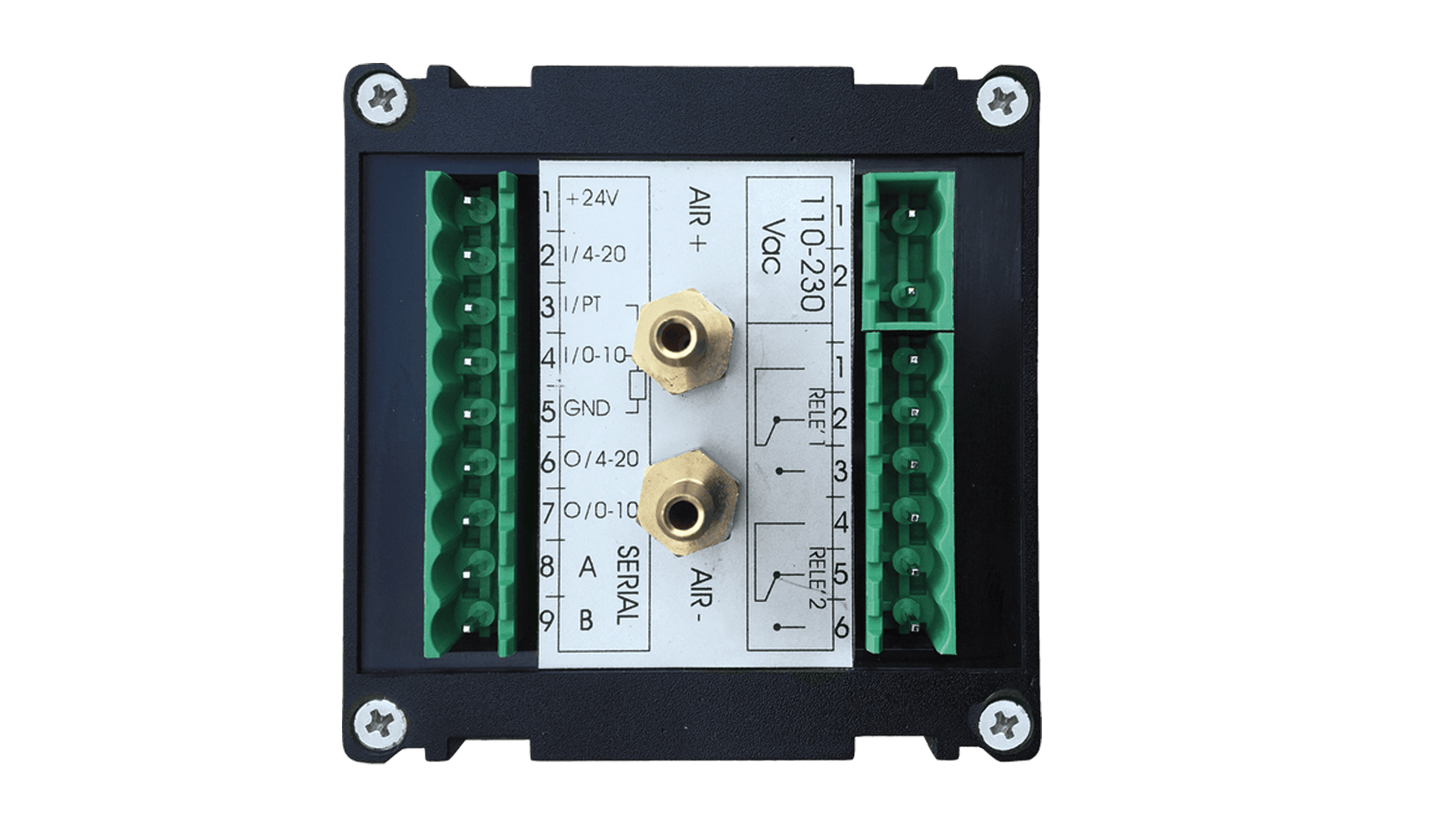

Ingressi:

• analogico 4-20mA
• pressione

Uscite:

• analogica 4-20mA
• analogica 0-10V
• seriale RS485
• digitali su due relé completamente personalizzabili tramite software interno.

Uscita 24Vdc – 200mA per alimentazione dispositivi esterni.
Alimentazione 1:  da 85Vac  a 264Vac [da 47Hz a 440Hz]

oppure da 127Vdc a 370Vdc.

Alimentazione 2: 24Vdc ± 10%

Entrambe le alimentazioni sono presenti di serie.
Temperatura di lavoro: -20°C/+60°C
Grado di protezione frontale: IP54

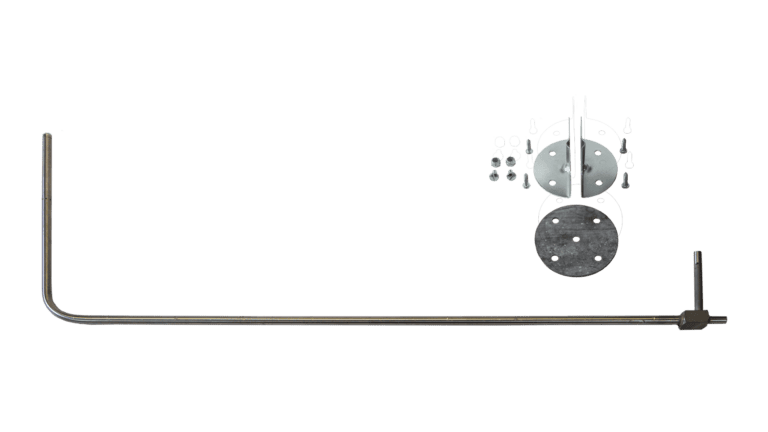

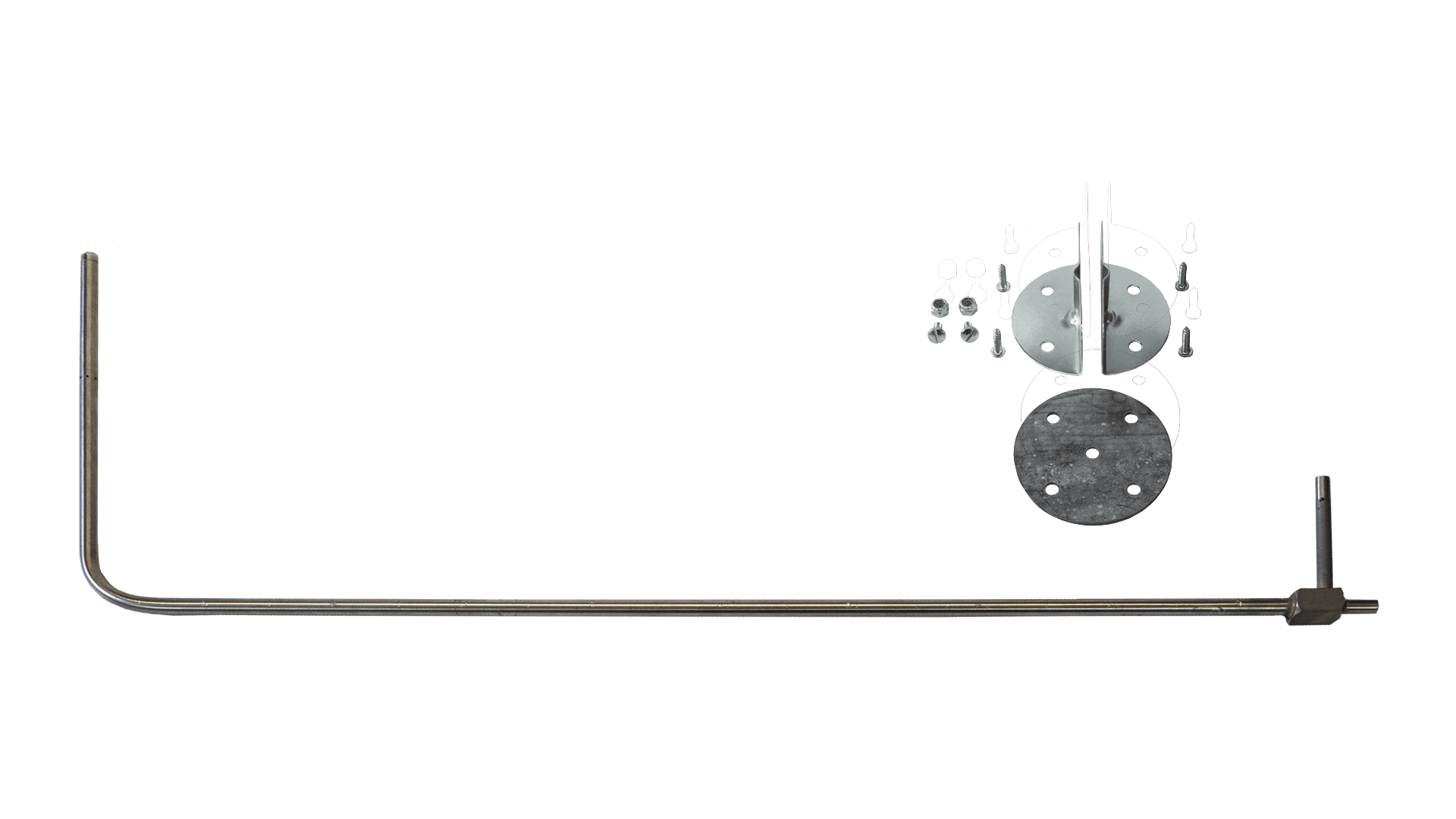

Si ricorda che, per una corretta installazione, il “Tubo di Pitot” deve essere posizionato al  centro della tubazione in cui sarà installato.
Nella tabella sotto è riportata anche la lunghezza del “Tubo di Pitot”.

CODICE                                                      LUNGHEZZA mm
                                                                     TUBO DI PITOT

GMFLOW02-12                                          304,80
GMFLOW02-18                                          457,20
GMFLOW02-24                                          609,60
GMFLOW02-36                                          914,40
GMFLOW02-48                                       1.219,20
GMFLOW02-60                                       1.524,00
