Certificata FM APPROVED

PREVENZIONE INCENDI

GMCU1610SD-FM

UNITÀ DI CONTROLLO

GMCU1610SD-FM

UNITÀ DI CONTROLLO

Certificata FM APPROVED

Gestione fino a:
5 condotte indipendenti
16 ingressi programmabili
5+10 uscite programmabili

Completa di:

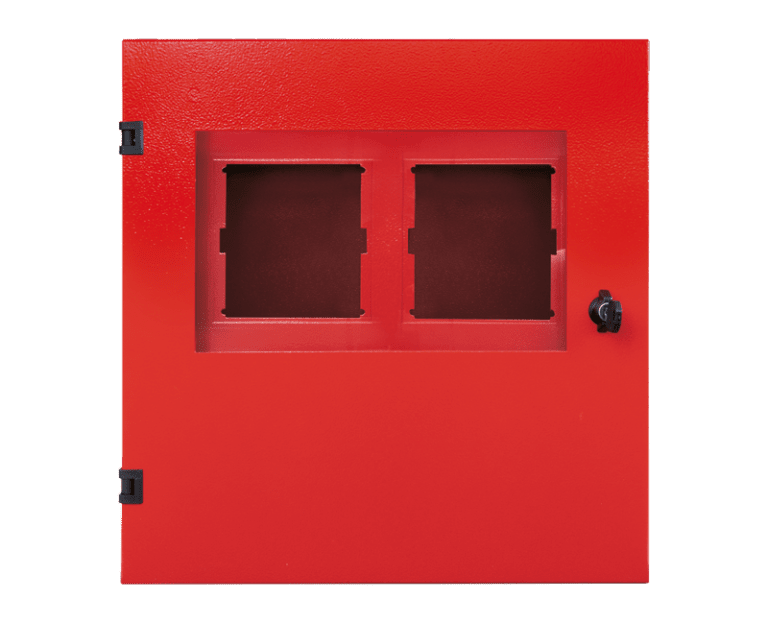

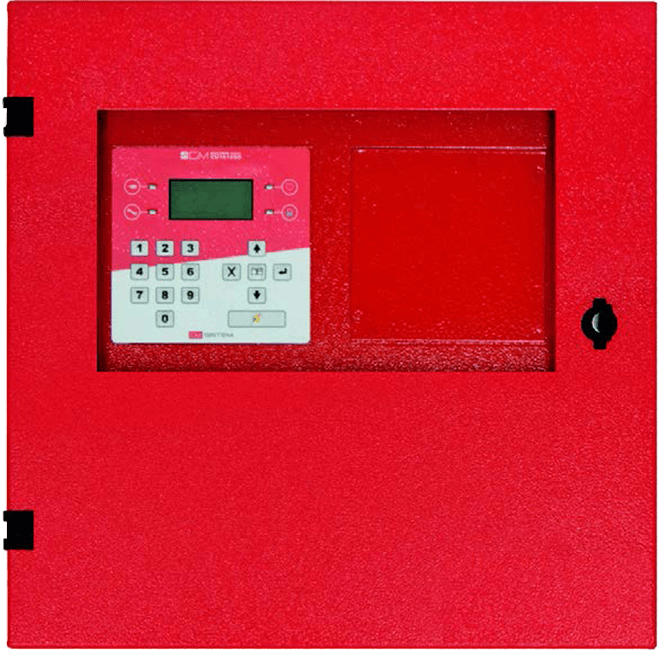

  • alimentatore 24Vdc – 3A codice GMAL3SWM-FM + contenitore in lamiera verniciata RAL3000 aventi dimensioni  410x410x150 mm codice GMCT2MS
  • 4 livelli di password di accesso alla configurazione [3 utente + 1 tecnico]
  • 500 posizioni di memoria con data e ora
  • Display grafico 128 x 64 punti retroilluminato
  • Alimentazione: 90 – 260Vac
  • Controllo batterie e alimentatore
  • Controllo continuità elettrica
  • Gestione gruppi di spegnimento, codice GMEXG-P-02
    temperatura e pressione dell’acqua, bobina elettrovalvola, micro di posizione valvola a sfera
  • Gestione con visualizzazione del valore di temperatura [°C] di una [1] sonda codice GMSTV001D-EX-FM
  • Gestione con visualizzazione del valore di polveri [mg/mc] di una [1] sonda triboelettrica codice GMTRBxxxD-EX-FM
  • Grado di protezione: IP54

Completa di software autotest per la gestione delle lampade test [codice GMTEST4-EX-FM e GMTEST5D-FM] e di morsettiera addizionale per connessioni [codice GM-TBAL-02-FM]

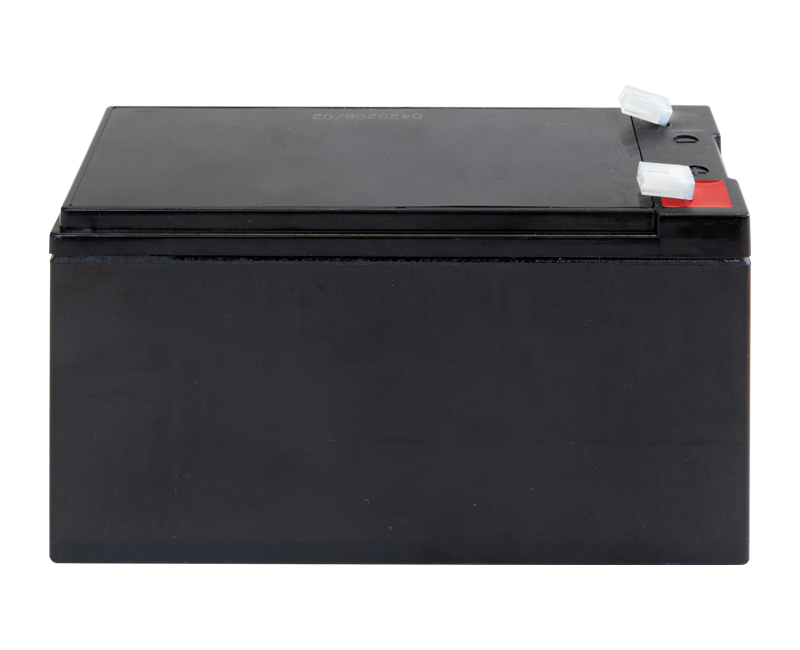

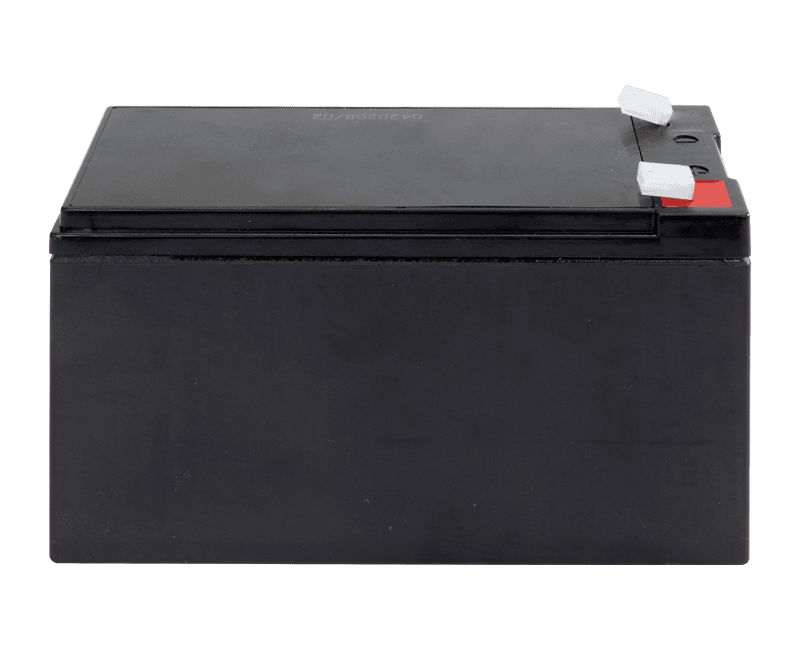

No batterie tampone
No scheda ethernet

CARATTERISTICHE TECNICHE: GMCU1610SD-FM/S

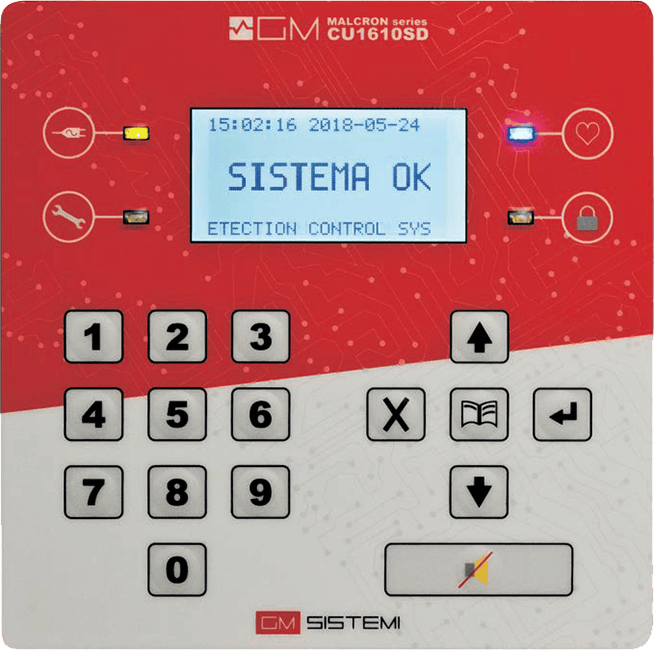

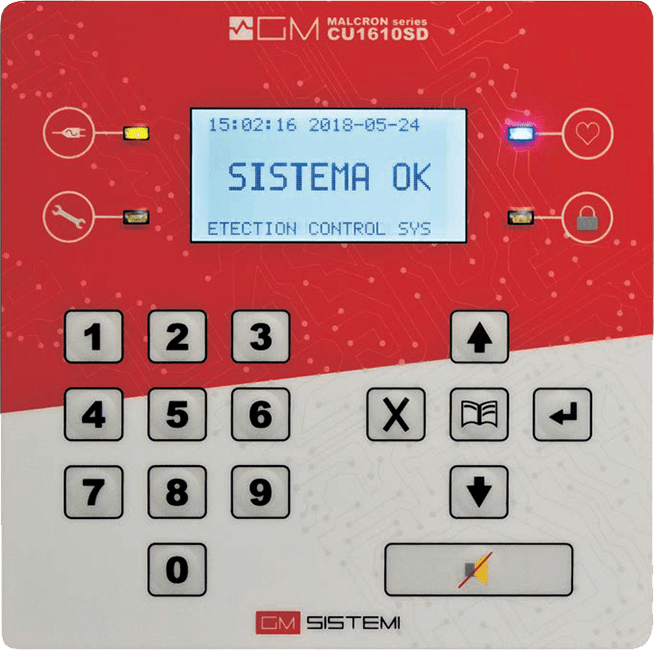

Pannello  dell’Unità di Controllo a Microprocessore

INGRESSI:
16 linee (zone) di ingresso per sensori  GMSC243TH-EX e GMSC245D-FM.

Bilanciamento linee  tramite resistenze  da  4700 ohm (4K7  ohm)

Display grafico LCD retroilluminato 128×64

     n.1 led verde per segnalazione presenza rete.
     n.1 led giallo per segnalazione anomalie.
     n.1 led rosso per segnalazione ingressi in blocco.
     n.1 led blu per segnalazione vitalità e altre funzioni.

Impostazione comandi tramite  tastiera a  membrana (n. 16 tasti)

Memoria di 512 eventi con data, ora e tipo di evento

Buzzer interno per segnalazione eventi

USCITE:

  • 5 uscite  relè con chiusura al  negativo, 5A 30Vdc, per azionamento elettrovalvole con controllo  dell’integrità della bobina.
  • 3 uscite  a relè con chiusura al negativo, 5A 30Vdc, per lampade test, sirena e lampeggiante.
  • 1 uscita  a relè, 5A 30Vdc, per sirene con azionamento per inversione di  polarità.
  • 1 uscita  a relè a DEVIATORE  SINGOLO, 5A 30Vdc, per allarme  generale.
  • 5 uscite  a relè a INTERRUTTORE, 5A 30Vdc, per usi generici con contatto NO.

ALIMENTAZIONE:
ingresso da alimentatore GMAL3SWM uscita  tarata a 26Vdc 3,0A

Tempo di risposta: < 15ms. (Electronica)

Potenza assorbita: Max: 65W

Temperatura di esercizio: -5°C / +45°C con contenitori (GMCT2MS, GMCT6MS)

GMCU1610SD-FM

SONDA TRIBOELETTRICA 4-20mA
PER LA MISURAZIONE DELLA CONCENTRAZIONE DI POLVERI
TEMPERATURA <140°C

Risoluzione 0,1mg/mc
Soglie di allarme: 2 – 1 a 5mg/mc e 1 a 10mg/mc
Velocità minima del fluido gassoso: 4m/s
Dimensione minima della particella: >0,3µm
Temperatura ambiente per l’elettronica: -20°C – +65°C
N°03 uscite optoisolate con relè stato solido + uscita seriale RS485
uscita analogica 4 – 20mA [4mA = 0mg/mc – 20mA = 10mg/mc]
Alimentazione: 24 – 30Vdc
Grado di protezione: IP65
Contenitore in alluminio pressofuso verniciato RAL3000 DIN A

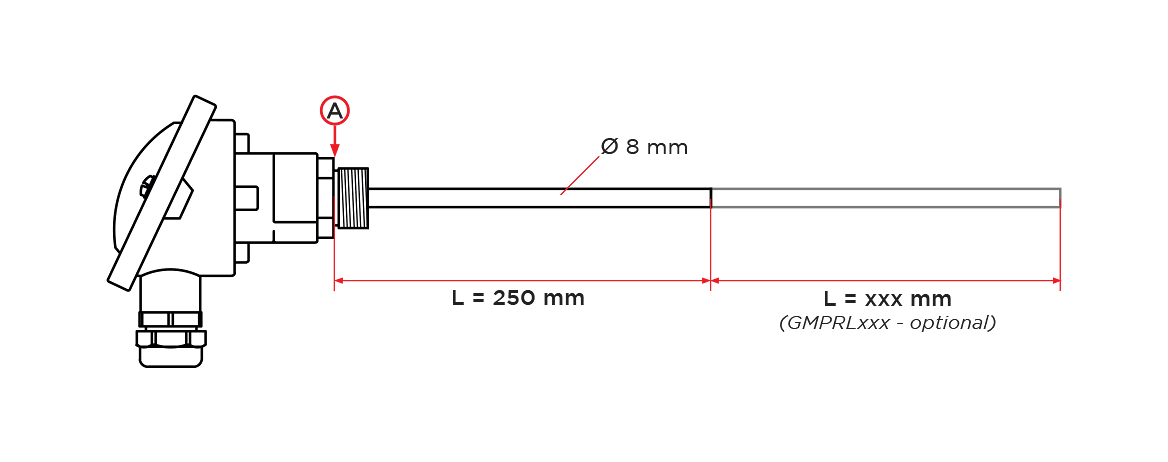

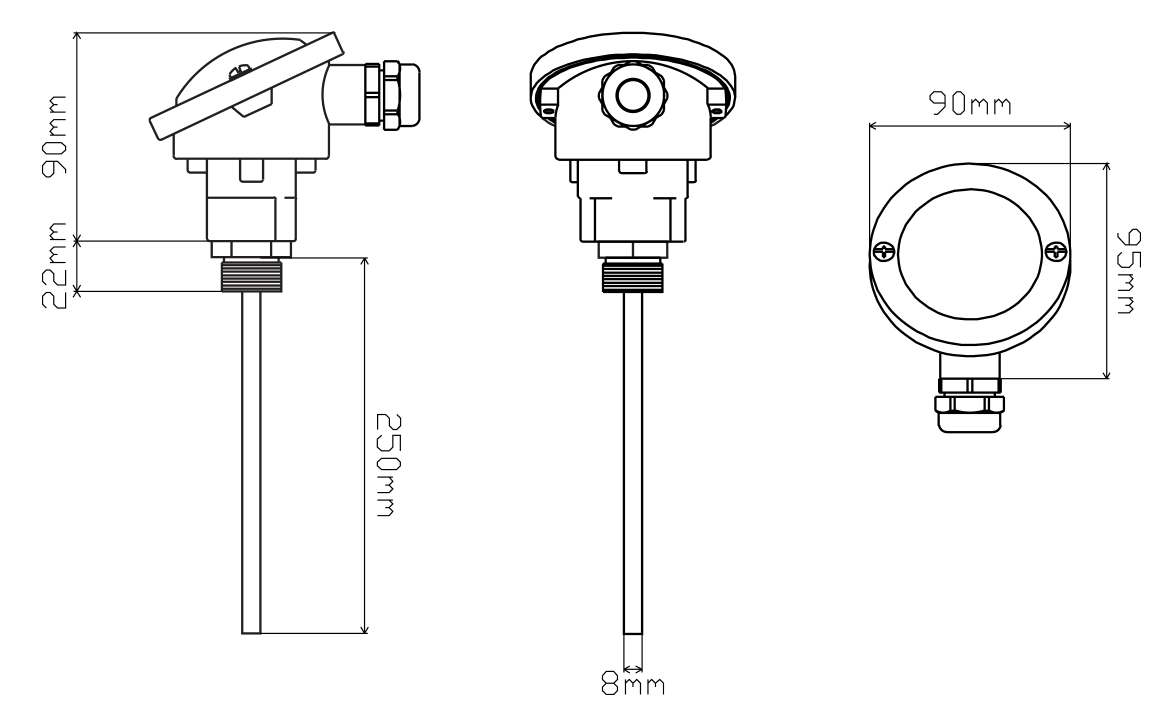

Stilo di misura in acciaio AISI304 – Ø = 8mm – L = 250mm dal punto “A” *
[lo stelo può essere allungato con le prolunghe]

Fissaggio: tronchetto maschio da ¾” gas

GMTRB005D-EX

Conforme alla Direttiva ATEX 2014/34/UE – Categoria 3D
Temperatura massima di lavoro: <140°C

GMTRB005D-EX-FM

RIVELATORE DI SCINTILLE DI IV GENERAZIONE

Conforme alla Direttiva ATEX 2014/34/UE – Categoria 3D/3G
Temperatura massima di lavoro: <140°C
Certificato FM APPROVED

* Per calcolare la misura corretta dello stelo (con eventuali prolunghe) la misura inizia dal punto “A”.
