MISURE INDUSTRIALI

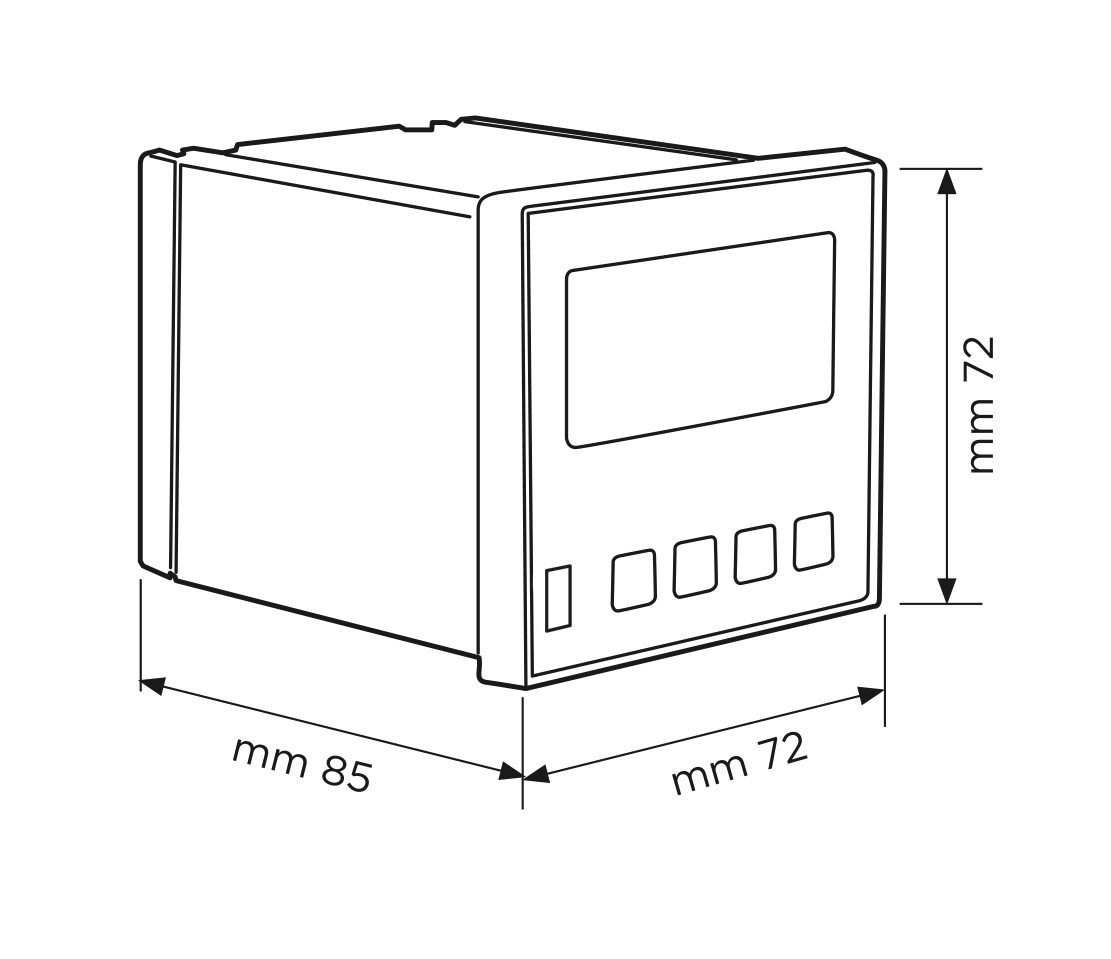

GM-FLOW02-UE
GM-FLOW02-UE
MISURATORE DI PORTATA CON “TUBO DI PITOT”
VERSIONE UE

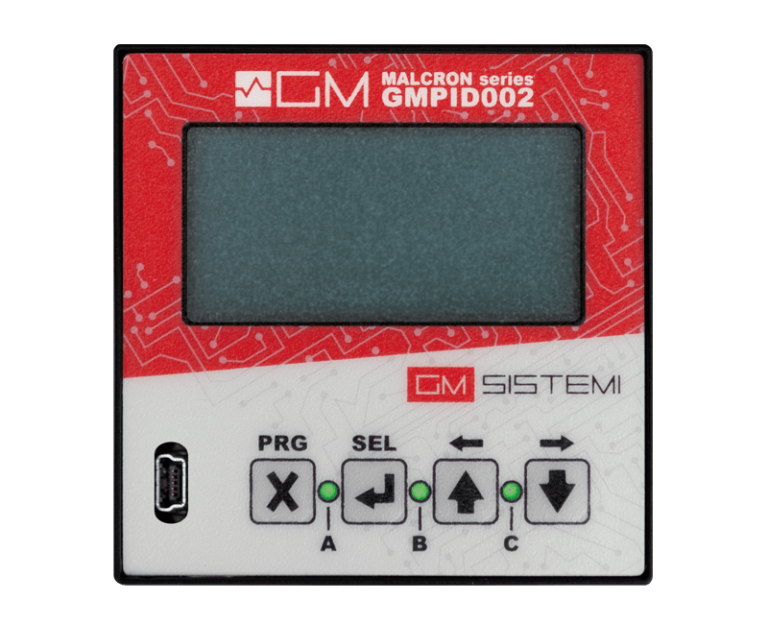

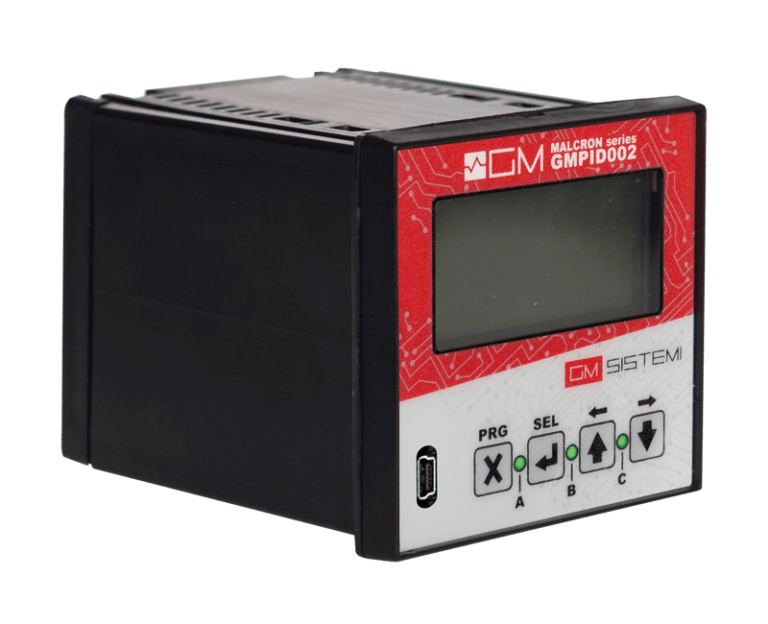

MODULO A MICROPROCESSORE
per MISURA e la VISUALIZZAZIONE e la REGISTRAZIONE [tramite uscite dedicate per la registrazione dati su sofware di nostra progettazione] della portata d’aria, della velocità dell’aria nella tubazione, della pressione differenziale e della temperatura del fluido se il misuratore è dotato di sonda di temperatura GMSTN415D-EX o GMSTN425D-EX, composto dal modulo a microprocessore e dal “Tubo di Pitot” della lunghezza indicata dal numero finale del codice [misura espressa in pollici].
Visualizzazione del dato di portata aria al centro del display.
Visualizzazione alternata tra il dato di velocità dell’aria (maggiore di 2m/s) e il dato di pressione differenziale.
Visualizzazione del dato di temperatura rilevato [se presente sonda di temperatura] oppure del dato fisso impostato dall’utente [Default 25°C].
Display: retroilluminato 128 x 64 pixel.

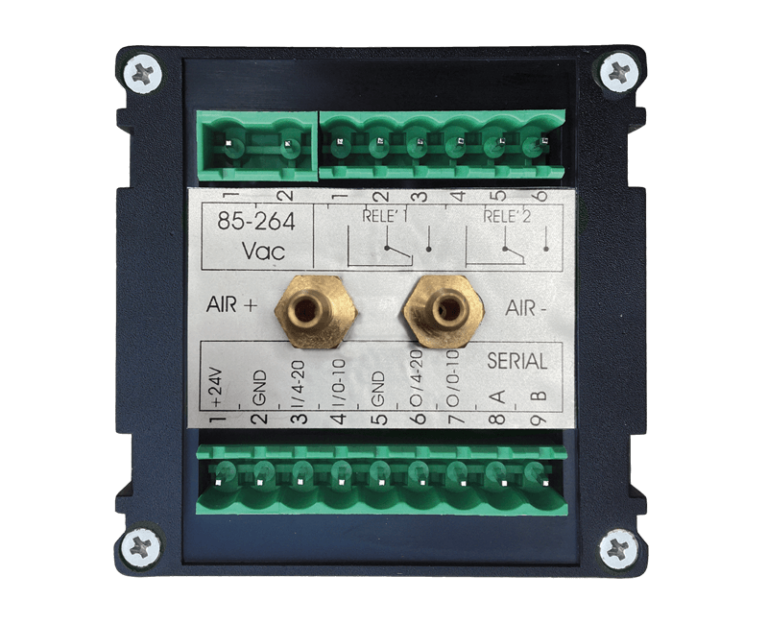

Ingressi:
- analogico 4-20mA
- pressione
Uscite:
- analogica 4-20mA
- analogica 0-10V
- seriale RS485
- digitali su due relé completamente personalizzabili tramite software interno.
Uscita 24Vdc – 200mA per alimentazione dispositivi esterni.
Uscita con presa “MINI-USB” sul fronte dello strumento
[software per scaricare i dati, gratuito]
Uscita con presa RJ45 “Ethernet” laterale nello strumento
[software per la registrazione dati optional]
Memoria di registrazione dati con data e ora, interna allo strumento, da 2MB
Alimentazione 1: da 85Vac a 264Vac [da 47Hz a 440Hz]
oppure da 127Vdc a 370Vdc.
Alimentazione 2: 24Vdc ± 10%
Entrambe le alimentazioni sono presenti di serie.
Temperatura di lavoro: -20°C/+60°C
Grado di protezione frontale: IP54
Si ricorda che, per una corretta installazione, il “Tubo di Pitot” deve essere posizionato al centro della tubazione in cui sarà installato.
Nella tabella sotto è riportata anche la lunghezza del “Tubo di Pitot”.
CODICE LUNGHEZZA mm
TUBO DI PITOT
GM-FLOW02-UE-12 304,80
GM-FLOW02-UE-18 457,20
GM-FLOW02-UE-24 609,60
GM-FLOW02-UE-36 914,40
GM-FLOW02-UE-48 1.219,20
GM-FLOW02-UE-60 1.524,00
Accessori

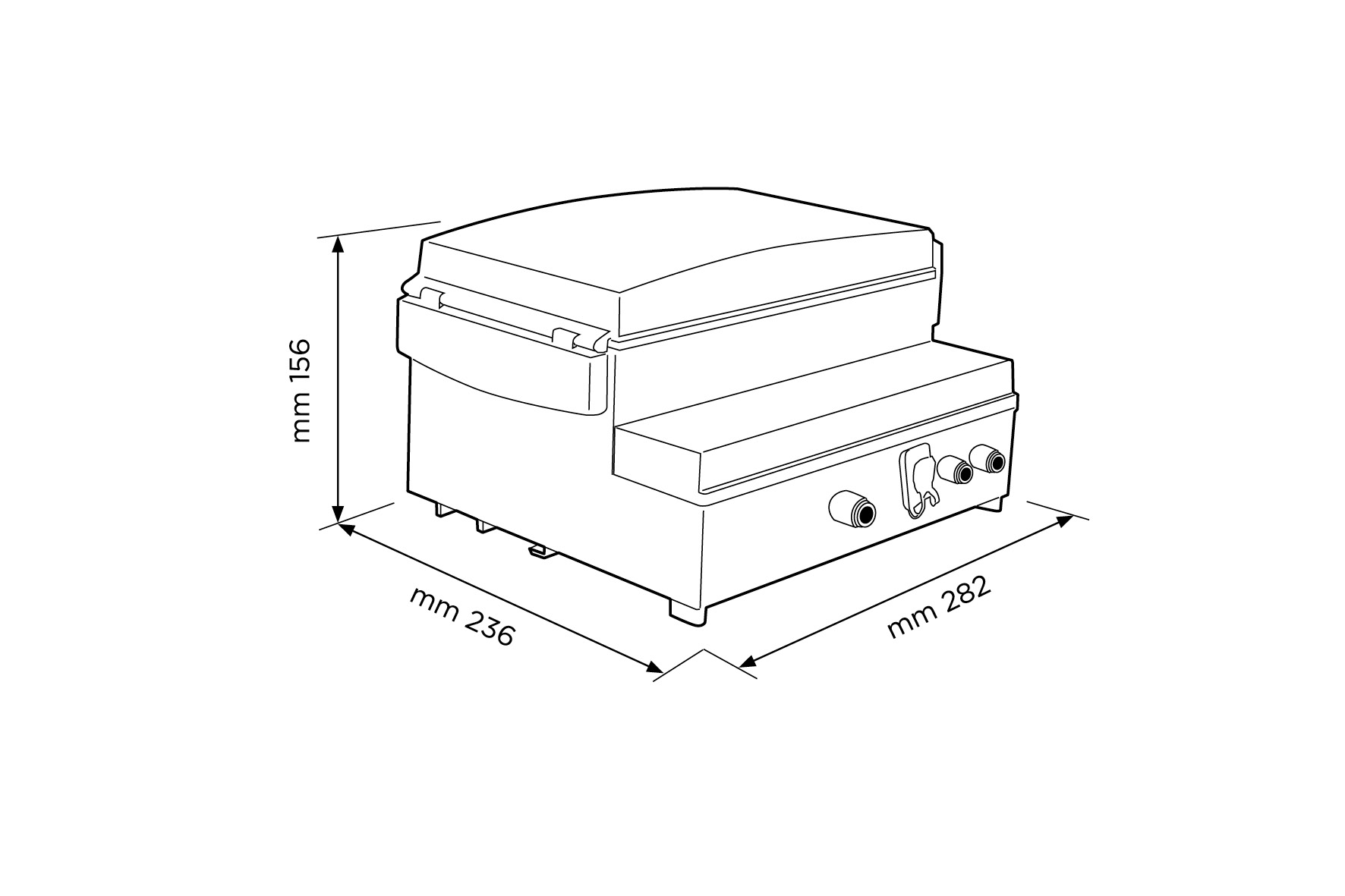

GM-FLOW02-UE
MISURATORE DI PORTATA CON “TUBO DI PITOT”
AUTOPULENTE VERSIONE UE
MODULO A MICROPROCESSORE
per la MISURA e la VISUALIZZAZIONE e la REGISTRAZIONE
[tramite uscite dedicate per la registrazione dati su software di nostra pro-gettazione] della portata d’aria, della velocità dell’aria nella tubazione, della pressione di erenziale e della temperatura del fluido se il misuratore è dotato di sonda di temperatura GMSTN415D-EX o GMSTN425D-EX, composto dal modulo a microprocessore, dal “Tubo di Pitot” della lunghezza indicata dal numero finale del codice [misura espressa in pollici ] e dai componenti penumatici necessari afnchè avvenga “l’autopulizia del Tubo di Pitot” [cablaggio interno eseguito dal nostro laboratorio] gestito da uno specifico software che permette di personalizzare i timer di intervento.
Visualizzazione del dato di portata aria al centro del display.
Visualizzazione alternata tra il dato di velocità dell’aria (maggiore di 2m/s) e il dato di pressione di differenziale.
Visualizzazione del dato di temperatura rilevato [se presente sonda di temperatura] oppure del dato fisso impostato dall’utente [Default 25°C].
Display grafico: retroilluminato 128 x 64 punti.
Ingressi:
analogico 4-20mA
pressione
Uscite:
analogica 4-20mA
analogica 0-10V
seriale RS485
Uscita 24Vdc – 200mA per alimentazione dispositivi esterni.
Uscita con presa “MINI-USB” sul fronte dello strumento
[software per scaricare i dati, gratuito]
Uscita con presa RJ45 “Ethernet” laterale nello strumento
[software per la registrazione dati optional]
Memoria di registrazione dati con data e ora interna allo strumento da 2MB
Alimentazione 1: da 85Vac a 264Vac [da 47Hz a 440Hz]
oppure da 127Vdc a 370Vdc.
Alimentazione 2: 24Vdc ± 10%
Entrambe le alimentazioni sono presenti di serie.
Temperatura di lavoro: -20°C/+60°C
Grado di protezione: IP54
